Beschreibung

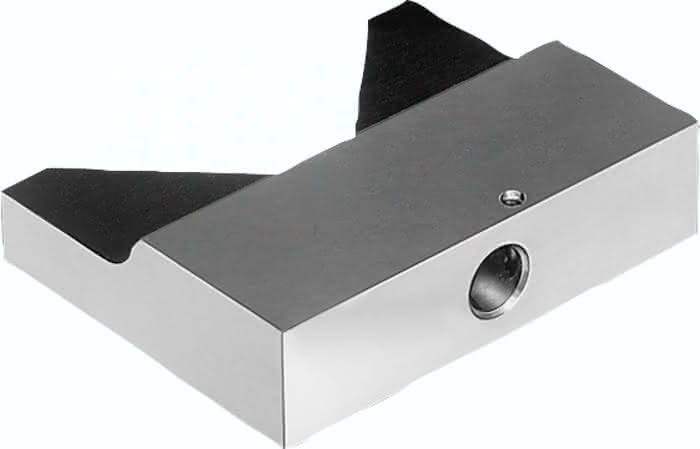

· Zur Zentrierung für runde Bauteile
· Aufnahmebohrung für Spindeln, Gewindestifte und Knebelschrauben
Werkstoff:
Vergütungsstahl 1.1181.
Ausführung:
brüniert.
Hinweis:
Als Spindel können Gewindestifte 07120 oder Knebelschrauben 06150 verwendet werden.
Spezifikationen
Ausführung 1
verstellbar
A
32
B
30
Gewicht
0,065 KG
L
40
S
10
D
4,6
T
4,2
Material Grundkörper
Vergütungsstahl
Benennung
Zentrierstück
D2
1,5
D1 max.
38
L1
20,0
S1
6
A1
2,6
B1
16
A2
1,8
