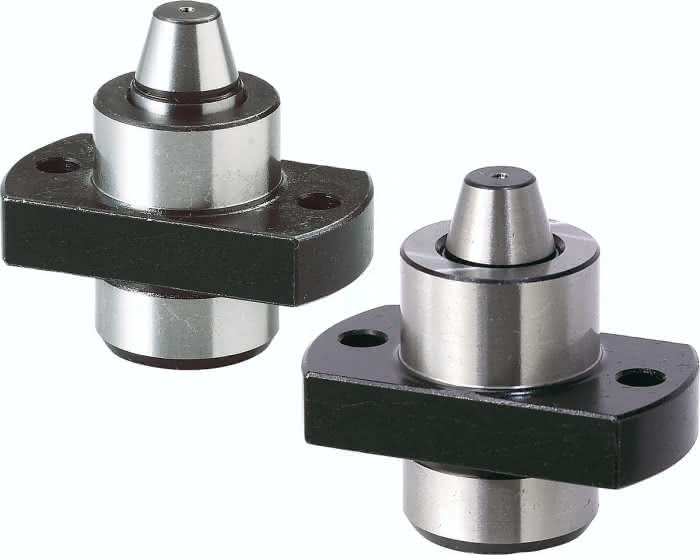

Beschreibung
· Positionieren und Auflegen von Werkstücken mit Bohrungen
· Form A: Positionier- und Auflageelement
· Form B: Positionierelement
Werkstoff, Ausführung:
Körper Vergütungsstahl, gehärtet und brüniert.
Positionierstift Werkzeugstahl, gehärtet.
Hinweis:
* Innerhalb dieser Durchmesserangaben kann positioniert werden.
Spezifikationen
Ausführung 1
federnd
D
10,0
Material Grundkörper
Vergütungsstahl
Benennung
Positioniereinheit
L
5,5
Form
A
K
4,5
A
18
B
20
C
20
H
30
S
M4
E
8
F
20
G
40
Aufnahme- bohrung
ø5,8 - ø8,2*
J
22
M
9
N
9,3
T
21
Federkraft Konus N
5,5 - 20,5
R
20
Gewicht
0,095 KG
