Beschreibung
· Positionieren und Auflegen von Werkstücken mit Bohrungen

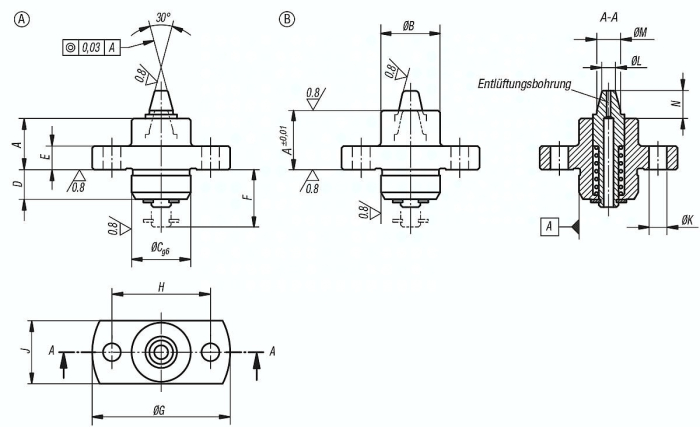

· Form A: Positionier- und Auflageelement
· Form B: Positionierelement
Werkstoff, Ausführung:
Körper Vergütungsstahl, gehärtet und brüniert.
Positionierstift Werkzeugstahl, gehärtet.
Hinweis:
* Innerhalb dieser Durchmesserangaben kann positioniert werden.
Spezifikationen
Ausführung 1
federnd
A
15
B
15
Gewicht
0,045 KG
C
15
Form
B
H
25
L
4,5
M
7
S
M4
D
7,5
G
35
J
16
E
6
K
4,5
N
5,4
T
16
F
15
Material Grundkörper
Vergütungsstahl
Benennung
Positioniereinheit
Aufnahme- bohrung
ø4,8 - ø6,2*
R
15
Federkraft Konus N
6,4 - 19,3
