Beschreibung
· Zum Zentrieren und Spannen
· Mit Niederzugwirkung
· Für das Spannen von niedrigen Werkstücken
· Speziell für kleine Bauteile
Werkstoff:
Vergütungsstahl.
Ausführung:
gehärtet (33-39 HRC) und brüniert.
Hinweis:

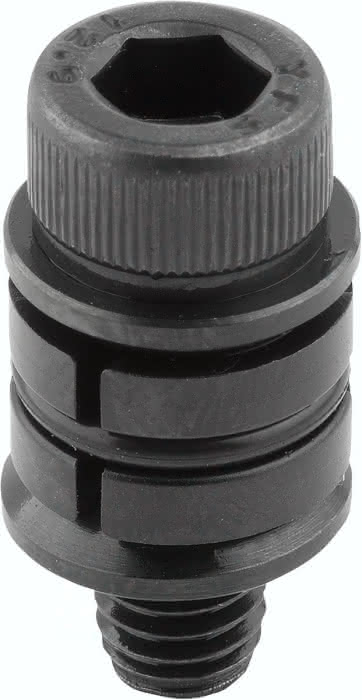

Der Zenrtrierspanner ermöglicht das Zentrieren und Spannen eines Werkstücks in der Bohrung.
Durch die Keilflächen werden große Spannkräfte erreicht.
Zentrierspanner mit Niederzugwirkung.
Zeichnungshinweis:
Maß H bezieht sich auf Höhe bei =D.
1) O-Ring
Spezifikationen
Material Grundkörper
Stahl
Ausführung 1
rund
Benennung
Zentrierspanner
L
15,4
Form
B
H
11,5
D=Gewinde
M8X25
D min.
16
D max.
22,0
SW
6
Anzieh- drehmoment Nm
25,0
H1
10,4
Spannkraft max. kN
9,0
Gewicht
0,029 KG
