Beschreibung
· Zum Zentrieren und Spannen
· Mit Niederzugwirkung
· Für das Spannen von niedrigen Werkstücken
· Speziell für kleine Bauteile
Werkstoff:
Vergütungsstahl.
Ausführung:
gehärtet (33-39 HRC) und brüniert.
Hinweis:

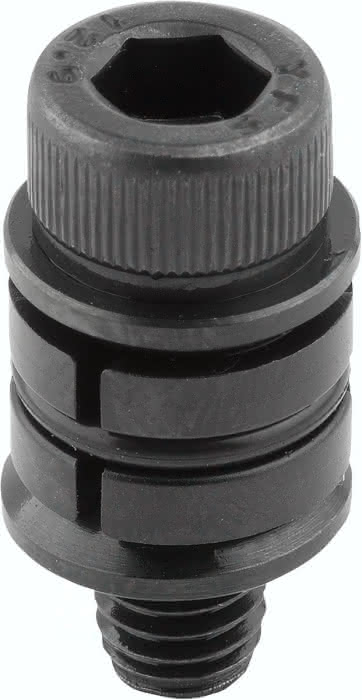

Der Zenrtrierspanner ermöglicht das Zentrieren und Spannen eines Werkstücks in der Bohrung.
Durch die Keilflächen werden große Spannkräfte erreicht.
Zentrierspanner mit Niederzugwirkung.
Zeichnungshinweis:
Maß H bezieht sich auf Höhe bei =D.
1) O-Ring
Spezifikationen
Ausführung 1
rund
Material Grundkörper
Stahl
Benennung
Zentrierspanner
D=Gewinde
M6X18
Form
B
D min.
12
H
8,6
Spannkraft max. kN
5,0
D max.
16,3
L
10,6
SW
5
H1
7,9
Anzieh- drehmoment Nm
9,1
Gewicht
0,012 KG
