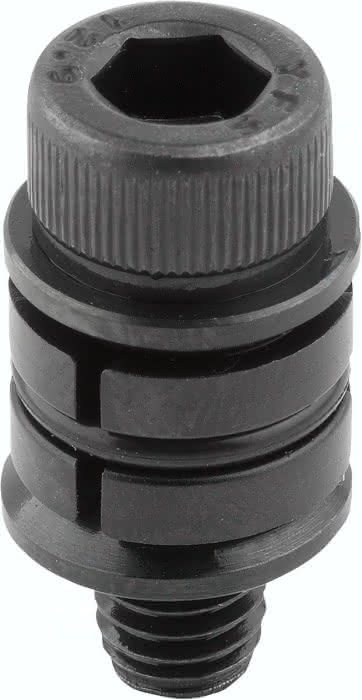

Beschreibung
· Zum Zentrieren und Spannen
· Mit Niederzugwirkung
· Für das Spannen von niedrigen Werkstücken
· Speziell für kleine Bauteile
Werkstoff:
Vergütungsstahl.
Ausführung:
gehärtet (33-39 HRC) und brüniert.
Hinweis:
Der Zenrtrierspanner ermöglicht das Zentrieren und Spannen eines Werkstücks in der Bohrung.
Durch die Keilflächen werden große Spannkräfte erreicht.
Zentrierspanner mit Niederzugwirkung.
Zeichnungshinweis:
Maß H bezieht sich auf Höhe bei =D.
1) O-Ring
Spezifikationen
Ausführung 1
rund
Material Grundkörper
Stahl
Benennung
Zentrierspanner
Form
B
D min.
10
D=Gewinde
M5x15
L
9,0
H
6,4
Spannkraft max. kN
2,5
H1
6,2
D max.
12,3
SW
4
Anzieh- drehmoment Nm
5,4
Gewicht
0,0075 KG
