Beschreibung
· Zum Zentrieren und Spannen
· Mit Niederzugwirkung
· Für das Spannen von niedrigen Werkstücken
· Speziell für kleine Bauteile
Werkstoff:
Vergütungsstahl.
Ausführung:
gehärtet (33-39 HRC) und brüniert.
Hinweis:

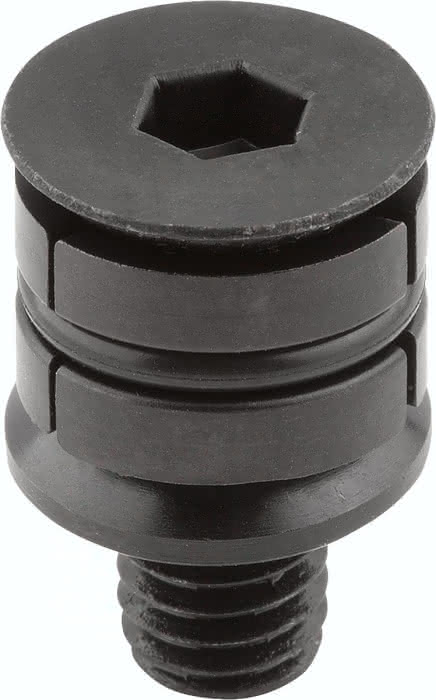

Der Zenrtrierspanner ermöglicht das Zentrieren und Spannen eines Werkstücks in der Bohrung.
Durch die Keilflächen werden große Spannkräfte erreicht.
Zentrierspanner mit Niederzugwirkung.
Zeichnungshinweis:
Maß H bezieht sich auf Höhe bei =D.
1) O-Ring
Spezifikationen
Ausführung 1
rund
Gewicht
0,0093 KG
Form
A
H
8,6
L
11,2
SW
4,0
Material Grundkörper
Stahl
Benennung
Zentrierspanner
D=Gewinde
M6X18
H1
1,3
Spannkraft max. kN
2,1
Anzieh- drehmoment Nm
7,3
D max.
16,3
D min.
12
