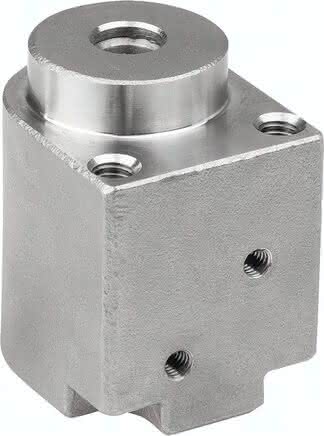

· Geeignet für Automationsprozesse · Pneumatische Betätigung · Kompakte Bauweise · Rostfrei Das Spannen erfolgt über Druckluft. Fällt diese ab, ist weiterhin über die Feder gespannt. Zum Entspannen der Positionieraufnahmen durch Druckluft muss die Federkraft von 6 N überwunden werden. Werkstoff: Grundkörper aus Edelstahl. Dichtung aus NBR. Ausführung: Edelstahl blank. Bestellhinweis: Zylinderkopfschrauben M3x28 zur Befestigung von der Unterseite sind im Lieferumfang enthalten. Zylinderkopfschrauben M4 zur Befestigung von der Oberseite sind nicht im Lieferumfang enthalten. Hinweis: Einbaumaße für Plattenstärke 6 mm. Die angegebenen Spann- und Haltekräfte beziehen sich auf einen Betriebsdruck von 0,5 Mpa. Bei Verwendung mehrerer Positioniereinheiten sollte die Abstandstoleranz von ±0,1 mm nicht überschritten werden. Die Wiederholgenauigkeit beträgt ± 0,2 mm. Zubehör: Spannbolzen 03192-25. Zeichnungshinweis: 1) Anschluss ""Spannen"" 2) Anschluss ""Entspannen"" 3) Zylinderkopfschraube M3 4) Zylinderkopfschraube M4 5) Spannbolzen 6) Positionieraufnahme
