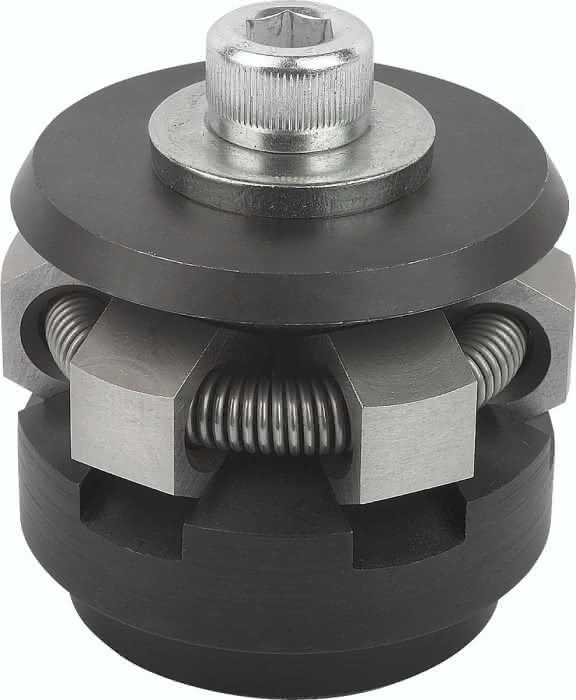

Beschreibung
· Große Verstellwege
· Für Rohteilspannung geeignet
· Selbstzentrierung
· Körper gehärtet
· Geringe Bauhöhe
Werkstoff:
Körper 1.2842.
Kugeln und Sechskante 1.4112.
Zugfeder 1.4310.
Ausführung:
Körper gehärtet und brüniert.
Kugeln und Sechskant gehärtet und geschliffen.
Hinweis:
Form B: mit Sechskant für oberflächenempfindliche Lochwandungen.
Anwendung:
Werkstücke in vorgegebenen Bohrungen von innen nach außen autozentrisch positionieren und spannen.
Vorteile:
- Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
Technische Daten:
Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
Zeichnungshinweis:
Form A:
Mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind.
Form B:
Mit Sechskant für oberflächenempfindliche Lochwandungen.
1) Montagehilfe:
Stift zur exakten Lagebestimmung der Spannsegmente.
Spezifikationen
Ausführung 1
Sechskant
Material Grundkörper
Stahl
Benennung
Zentrierspanner
L
9,0
Form
B
D1
M10
H
54,6
A
15,0
D2
45
D3
5,0
D4
10,5
SW
8
H1
40,6
K
16
Spannkraft max. kN
8,0
H2
23,7
D max.
70,5
H3
19,1
D min.
54,5
H4
9,3
M
5,5
Anzahl 6-kant
6
Anzieh- drehmoment max. Nm
79
Gewicht
0,65 KG
