Norelem

03158-204708

Zentrierspanner


Ausgabe: 1 StückEAN: 4059495032900Artikelnummer: K1920373

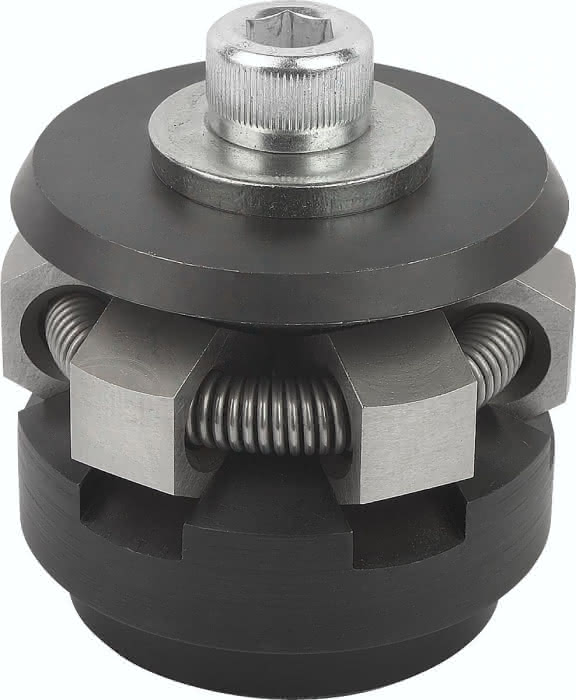

03158-204708 Zentrierspanner

Ausgabe:
1 STK


Beschreibung
· Große Verstellwege · Für Rohteilspannung geeignet · Selbstzentrierung · Körper gehärtet · Geringe Bauhöhe Werkstoff: Körper 1.2842. Kugeln und Sechskante 1.4112. Zugfeder 1.4310. Ausführung: Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen. Hinweis: Form B: mit Sechskant für oberflächenempfindliche Lochwandungen. Anwendung: Werkstücke in vorgegebenen Bohrungen von innen nach außen autozentrisch positionieren und spannen. Vorteile: - Präzise Selbstzentrierung. - Verzugfreies Spannen. - Große Verstellwege. - Geringe Bauhöhe. Technische Daten: Wiederholgenauigkeit ±0,025 Rundlaufgenauigkeit ±0,05 Zeichnungshinweis: Form A: Mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind. Form B: Mit Sechskant für oberflächenempfindliche Lochwandungen. 1) Montagehilfe: Stift zur exakten Lagebestimmung der Spannsegmente.
Spezifikationen
Ausführung 1

Sechskant

Material Grundkörper

Stahl

Benennung

Zentrierspanner

L

7,5

Form

B

D1

M8

H

39,2

A

11,0

D2

30

D3

4,0

D4

8,4

SW

6

H1

27,2

K

8

Spannkraft max. kN

6,5

H2

18,0

D max.

54,5

H3

15,7

D min.

46,5

H4

4,6

M

4,5

Anzahl 6-kant

6

Anzieh- drehmoment max. Nm

43

Gewicht

0,25 KG
