Beschreibung
· Niederzugeffekt
· Für Rohteilspannung geeignet
· Selbstzentrierung
· Körper gehärtet
· Geringe Bauhöhe
Werkstoff:
Körper 1.2842.
Kugeln und Sechskante 1.4112.
Zugfeder 1.4310.
Ausführung:
Körper gehärtet und brüniert.
Kugeln und Sechskant gehärtet und geschliffen.
Hinweis:

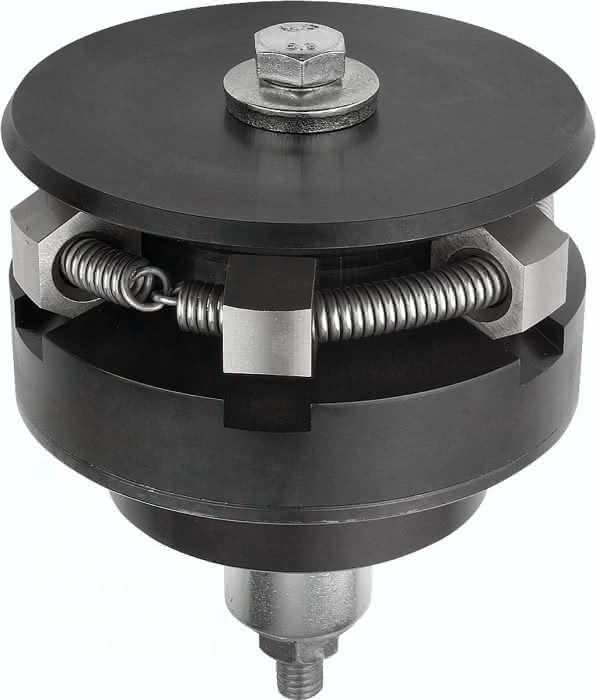

Form B: mit Sechskant für oberflächenempfindliche Lochwandungen.
Anwendung:
Für das zentrische Positionieren und Spannen in Sacklöchern. Bedienung von unten, manuell oder automatisiert über Pneumatik oder Hydraulik.
Vorteile:
- Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
- Niederzugeffekt.
Technische Daten:
Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
Zeichnungshinweis:
Form A:
Mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind.
Form B:
Mit Sechskant für oberflächenempfindliche Lochwandungen.
1) Montagehilfe:
Stift zur exakten Lagebestimmung der Spannsegmente.
Spezifikationen
Ausführung 1
Sechskant
A
11,0
Gewicht
0,33 KG
Form
B
H
34,2
L
7,5
M
6,5
SW
10,0
K
8
Material Grundkörper
Stahl
Benennung
Zentrierspanner
D1
M12
D2
30
D3
4,0
L1
22,5
D4
M6
L2
20
H1
27,2
Spannkraft max. kN
6,5
H2
18,0
D max.
54,5
H3
15,7
D min.
46,5
H4
4,6
Anzahl 6-kant
6
Anzieh- drehmoment max. Nm
17
