Beschreibung
· Niederzugeffekt
· Für Rohteilspannung geeignet
· Selbstzentrierung
· Körper gehärtet
· Geringe Bauhöhe
Werkstoff:
Körper 1.2842.
Kugeln und Sechskante 1.4112.
Zugfeder 1.4310.
Ausführung:
Körper gehärtet und brüniert.
Kugeln und Sechskant gehärtet und geschliffen.
Hinweis:
Form B: mit Sechskant für oberflächenempfindliche Lochwandungen.
Anwendung:
Für das zentrische Positionieren und Spannen in Sacklöchern. Bedienung von unten, manuell oder automatisiert über Pneumatik oder Hydraulik.
Vorteile:
- Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
- Niederzugeffekt.
Technische Daten:
Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
Zeichnungshinweis:
Form A:
Mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind.
Form B:
Mit Sechskant für oberflächenempfindliche Lochwandungen.
1) Montagehilfe:
Stift zur exakten Lagebestimmung der Spannsegmente.
Spezifikationen
Ausführung 1

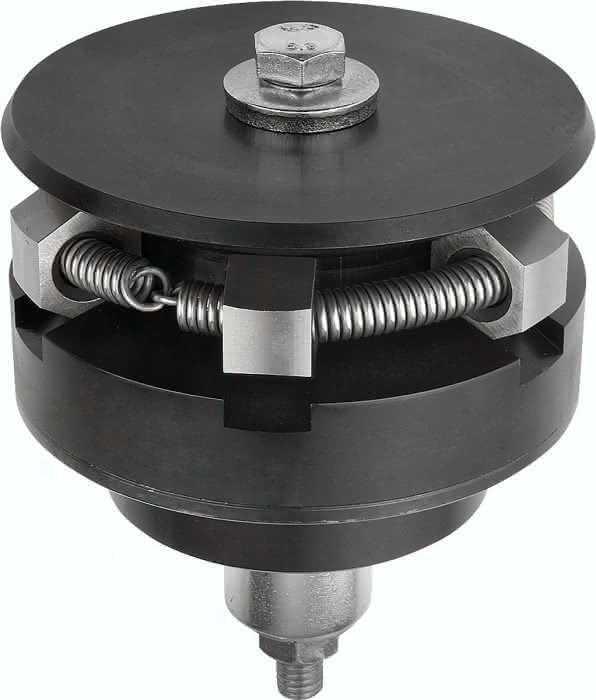

Sechskant
Material Grundkörper
Stahl
Benennung
Zentrierspanner
Form
B
D min.
38,5
L
7,5
L1
22,5
D1
M12
D2
30
D3
4,0
Anzieh- drehmoment max. Nm
17
D max.
46,5
H
34,2
SW
10,0
Spannkraft max. kN
6,5
K
8
A
11,0
H1
27,2
M
4,5
H2
17,8
H3
15,5
H4
4,6
D4
M6
Anzahl 6-kant
6
L2
20
Gewicht
0,25 KG
