Beschreibung
· Niederzugeffekt
· Für Rohteilspannung geeignet
· Selbstzentrierung
· Körper gehärtet
· Geringe Bauhöhe
Werkstoff:
Körper 1.2842.
Kugeln und Sechskante 1.4112.
Zugfeder 1.4310.
Ausführung:
Körper gehärtet und brüniert.
Kugeln und Sechskant gehärtet und geschliffen.
Hinweis:
Form B: mit Sechskant für oberflächenempfindliche Lochwandungen.
Anwendung:
Für das zentrische Positionieren und Spannen in Sacklöchern. Bedienung von unten, manuell oder automatisiert über Pneumatik oder Hydraulik.
Vorteile:
- Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
- Niederzugeffekt.
Technische Daten:
Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
Zeichnungshinweis:
Form A:
Mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind.

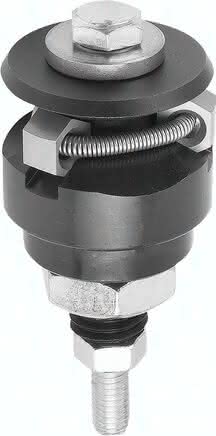

Form B:
Mit Sechskant für oberflächenempfindliche Lochwandungen.
1) Montagehilfe:
Stift zur exakten Lagebestimmung der Spannsegmente.
Spezifikationen
Ausführung 1
Sechskant
L
5,5
Material Grundkörper
Stahl
A
4,5
Benennung
Zentrierspanner
K
4
D min.
14,5
Form
B
D1
M6
D2
12
D3
2,0
H
17,3
D4
M3
H1
14,5
H2
9,8
L1
14,1
SW
5,5
L2
12
H3
8,6
Anzieh- drehmoment max. Nm
2
D max.
18,5
H4
1,4
M
2,5
Spannkraft max. kN
3,5
Anzahl 6-kant
3
Gewicht
0,022 KG
