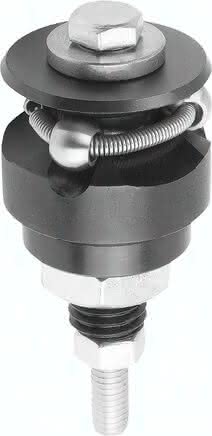

Beschreibung
· Niederzugeffekt
· Für Rohteilspannung geeignet
· Selbstzentrierung
· Körper gehärtet
· Geringe Bauhöhe
Werkstoff:
Körper 1.2842.
Kugeln und Sechskante 1.4112.
Zugfeder 1.4310.
Ausführung:
Körper gehärtet und brüniert.
Kugeln und Sechskant gehärtet und geschliffen.
Hinweis:
Form A: mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind.
Anwendung:
Für das zentrische Positionieren und Spannen in Sacklöchern. Bedienung von unten, manuell oder automatisiert über Pneumatik oder Hydraulik.
Vorteile:
- Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
- Niederzugeffekt.
Technische Daten:
Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
Zeichnungshinweis:
Form A:
Mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind.
Form B:
Mit Sechskant für oberflächenempfindliche Lochwandungen.
1) Montagehilfe:
Stift zur exakten Lagebestimmung der Spannsegmente.
Spezifikationen
Ausführung 1
mit Kugel
Material Grundkörper
Stahl
Benennung
Zentrierspanner
L
3,5
Form
A
H
12,8
D3
1,5
D1
M5
D2
10
H1
10,0
L1
11,0
D4
M3
H2
4,2
Kugel-Ø
2,5
L2
10
Spannkraft max. kN
0,5
Anzieh- drehmoment max. Nm
2
H3
3,0
D max.
14,2
H4
1,4
M
2,0
SW
5,5
A
3,5
D min.
11,7
Anzahl Kugeln
3
Gewicht
0,009 KG
