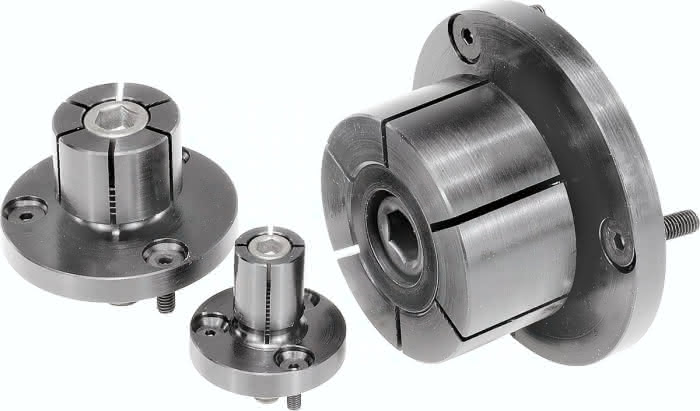

· Für Innenspannung · Spannen ohne Störkontur · Spannkontur mittels Bearbeitung anpassbar Werkstoff: Gehäuse Baustahl, Kegelkopf-Schraube Einsatzstahl. Ausführung: Gehäuse brüniert. Kegelkopf-Schraube einsatzgehärtet. Hinweis: Der Spanndorn ist für die Zweitbearbeitung von Drehteilen besonders geeignet. Durch Drehen oder Fräsen kann der Durchmesser D dem zu spannenden Werkstückdurchmesser angepasst werden. Niedrige Bauweise - keine störenden Spannpratzen. Spannbewegung mit Inbusschlüssel oder hydraulisch. * D min. = Kleinster zulässiger Durchmesser auf den ""D"" gedreht oder gefräst werden darf. Montage: Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun wird der Spanndorn auf einer Dreh- oder Fräsmaschine auf den Innendurchmesser des Werkstückes bearbeitet. Der Flansch kann bei Bedarf in einer Bohrung oder mit Passstiften zentriert werden. Zeichnungshinweis: 1) Kegelkopf-Schraube
