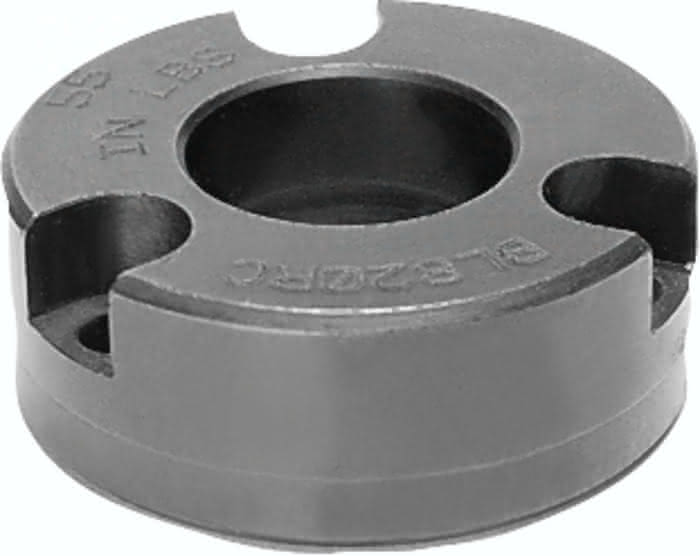

Beschreibung
· Aufnahmebuchse zum Positionieren und Spannen der Positionierzylinder
· Montage vorderseitig
· Vergütet und brüniert
· Befestigungsschrauben inklusive
Werkstoff:
Vergütungsstahl.
Ausführung:
vergütet und brüniert.
Hinweis:
Befestigungsschrauben werden mitgeliefert.
Zeichnungshinweis:
1) Grundplatte
Spezifikationen
Material Grundkörper
Vergütungsstahl
Benennung
Aufnahmebuchse
D
50
D2
91,99
D3
10,4
D4
75
D6
55,0
B
17,0
D7
M10x18
D5
92
L
31,12
Mind. Grundplatten- dicke H
45
T
31,50
D1
58,4
L1
11,0
S
45
Gewicht
1,1 KG
