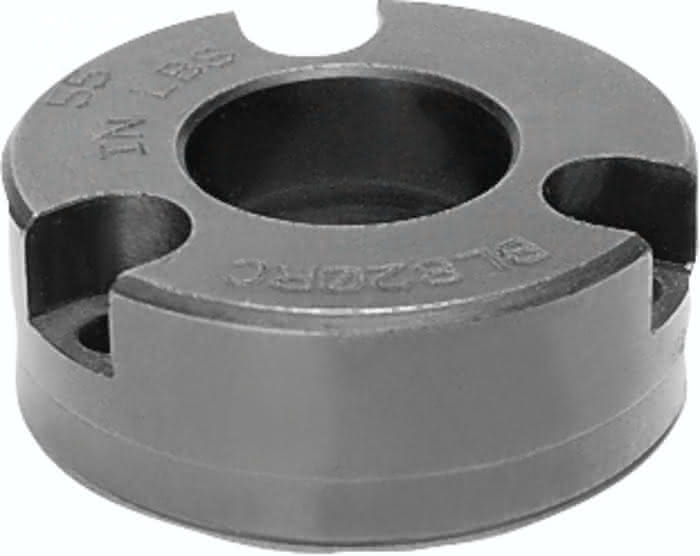

Beschreibung
· Aufnahmebuchse zum Positionieren und Spannen der Positionierzylinder
· Montage vorderseitig
· Vergütet und brüniert
· Befestigungsschrauben inklusive
Werkstoff:
Vergütungsstahl.
Ausführung:
vergütet und brüniert.
Hinweis:
Befestigungsschrauben werden mitgeliefert.
Zeichnungshinweis:
1) Grundplatte
Spezifikationen
Material Grundkörper
Vergütungsstahl
Benennung
Aufnahmebuchse
D
20
D2
44,99
D3
5,4
D4
35
D6
21,0
B
9,5
D7
M5x9
D5
45
L
15,82
Mind. Grundplatten- dicke H
25
T
16,21
D1
24,8
L1
6,0
S
25
Gewicht
0,145 KG
