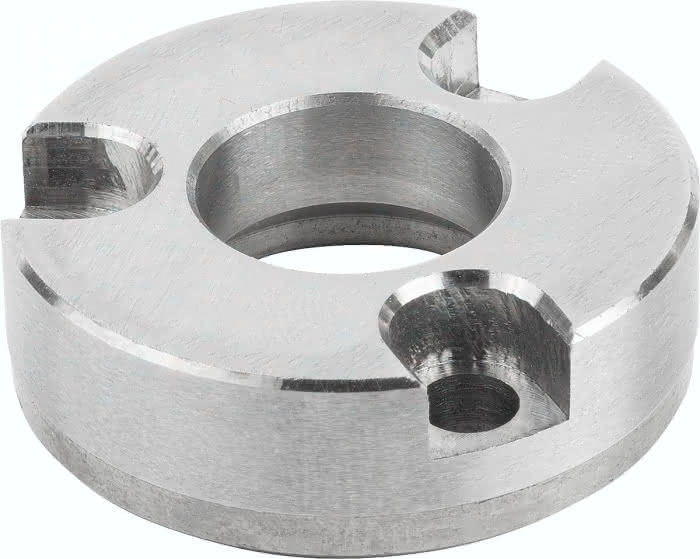

Beschreibung
· Aufnahmebuchse zum Positionieren und Spannen der Positionierzylinder
· Montage vorderseitig
· Gehärtet
· Befestigungsschrauben inklusive
Werkstoff:
Edelstahl 1.4548.
Ausführung:
gehärtet min. 40 HRC, blank.
Hinweis:
Befestigungsschrauben werden mitgeliefert.
Zeichnungshinweis:
1) Grundplatte
Spezifikationen
Benennung
Aufnahmebuchse
Material Grundkörper
Edelstahl
L
22,61
D
35
D1
41,3
D2
69,99
D3
8,4
T
22,99
D4
56
D5
70
D6
40,0
D7
M8x17
L1
9,0
Mind. Grundplatten- dicke H
32
B
14,0
S
32
Gewicht
0,47 KG
