Beschreibung

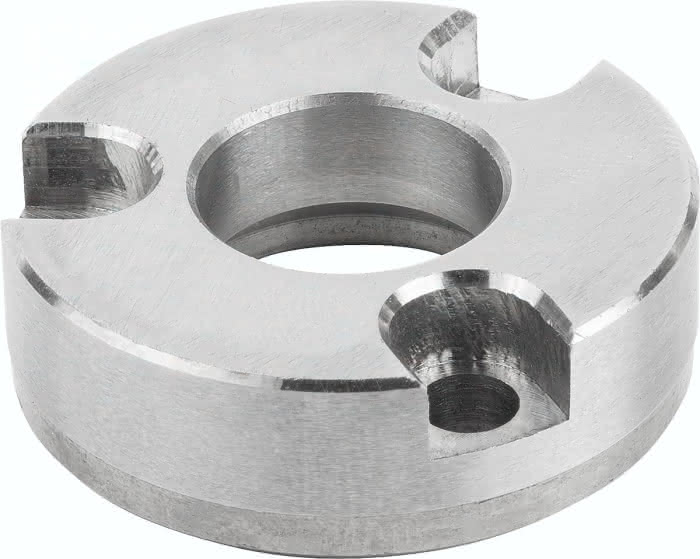

· Aufnahmebuchse zum Positionieren und Spannen der Positionierzylinder
· Montage vorderseitig
· Gehärtet
· Befestigungsschrauben inklusive
Werkstoff:
Edelstahl 1.4548.
Ausführung:
gehärtet min. 40 HRC, blank.
Hinweis:
Befestigungsschrauben werden mitgeliefert.
Zeichnungshinweis:
1) Grundplatte
Spezifikationen
B
11,0
Gewicht
0,32 KG
L
21,77
S
30
D
30
T
22,15
Material Grundkörper
Edelstahl
Benennung
Aufnahmebuchse
D1
36,2
D2
59,99
D3
6,4
L1
7,0
D4
48
D7
M6x11
D5
60
D6
30,5
Mind. Grundplatten- dicke H
30
