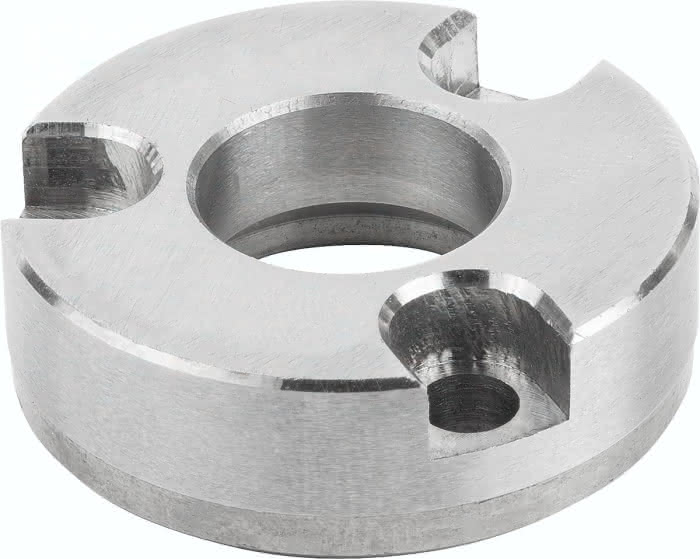

Beschreibung
· Aufnahmebuchse zum Positionieren und Spannen der Positionierzylinder
· Montage vorderseitig
· Gehärtet
· Befestigungsschrauben inklusive
Werkstoff:
Edelstahl 1.4548.
Ausführung:
gehärtet min. 40 HRC, blank.
Hinweis:
Befestigungsschrauben werden mitgeliefert.
Zeichnungshinweis:
1) Grundplatte
Spezifikationen
Benennung
Aufnahmebuchse
Material Grundkörper
Edelstahl
S
20
B
7,6
D2
34,99
D3
4,4
T
11,91
D
13
D1
17,3
D6
13,5
D7
M4x7
L1
4,5
Mind. Grundplatten- dicke H
20
D5
35
D4
25
L
11,56
Gewicht
0,075 KG
