Beschreibung

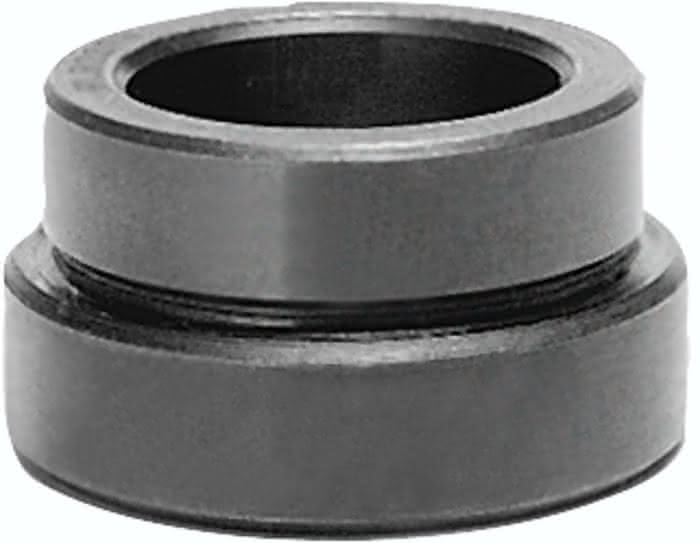

· Aufnahmebuchse zum Positionieren und Spannen der Positionierzylinder
· Montage rückseitig
· Vergütet und brüniert
Werkstoff:
Vergütungsstahl.
Ausführung:
vergütet und brüniert.
Zeichnungshinweis:
1) Grundplatte
Spezifikationen
Gewicht
0,43 KG
L
31,1
D
50
T
15,75
Material Grundkörper
Vergütungsstahl
Benennung
Aufnahmebuchse
D1
58,4
D2
75,2
D3
67,03
L1
15,43
D5
67
D6
76
L2
18,67
Mind. Grundplatten- dicke H
45
