Beschreibung

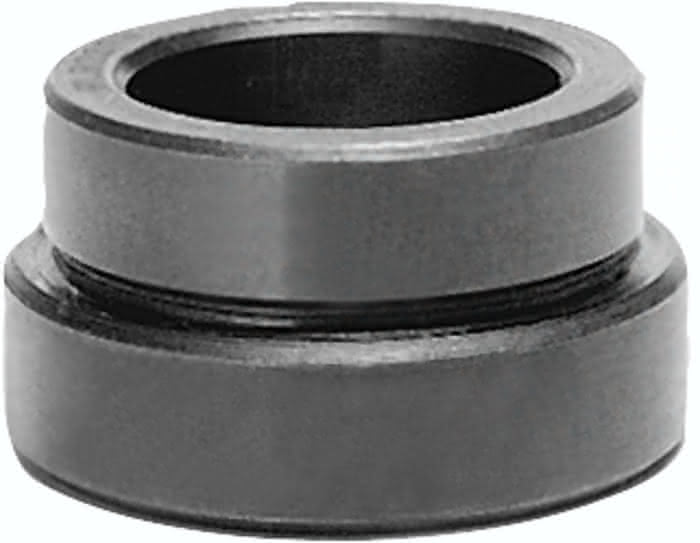

· Aufnahmebuchse zum Positionieren und Spannen der Positionierzylinder
· Montage rückseitig
· Vergütet und brüniert
Werkstoff:
Vergütungsstahl.
Ausführung:
vergütet und brüniert.
Zeichnungshinweis:
1) Grundplatte
Spezifikationen
D
16
L
12,1
Material Grundkörper
Vergütungsstahl
Benennung
Aufnahmebuchse
D1
20,7
D5
22
L2
6,60
D2
28,6
D6
29
D3
22,03
L1
6,90
T
7,24
Mind. Grundplatten- dicke H
20
Gewicht
0,027 KG
