Beschreibung

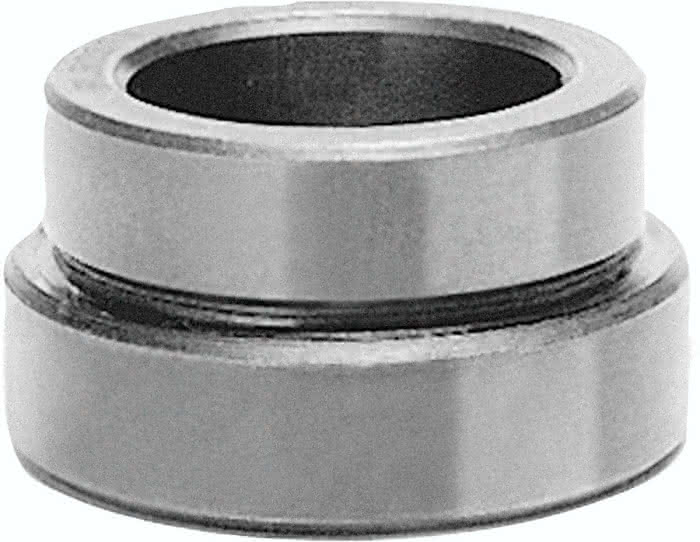

· Aufnahmebuchse zum Positionieren und Spannen der Positionierzylinder
· Montage rückseitig
· Gehärtet
Werkstoff:
Edelstahl 1.4548.
Ausführung:
gehärtet min. 40 HRC, blank.
Zeichnungshinweis:
1) Grundplatte
Spezifikationen
Material Grundkörper
Edelstahl
Benennung
Aufnahmebuchse
D1
58,4
D2
75,2
D
50
D3
67,03
D6
76
D5
67
Mind. Grundplatten- dicke H
45
L
31,1
L1
15,43
T
15,75
L2
18,67
Gewicht
0,01 KG
