Beschreibung

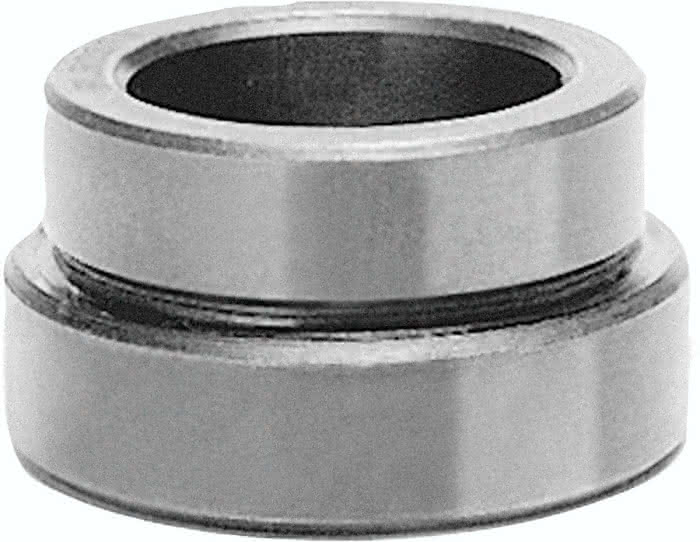

· Aufnahmebuchse zum Positionieren und Spannen der Positionierzylinder
· Montage rückseitig
· Gehärtet
Werkstoff:
Edelstahl 1.4548.
Ausführung:
gehärtet min. 40 HRC, blank.
Zeichnungshinweis:
1) Grundplatte
Spezifikationen
D
35
Material Grundkörper
Edelstahl
Benennung
Aufnahmebuchse
L
25,1
D1
41,3
D2
54,2
D3
48,03
L1
12,18
L2
14,78
T
12,50
D5
48
D6
55
Mind. Grundplatten- dicke H
32
Gewicht
0,185 KG
