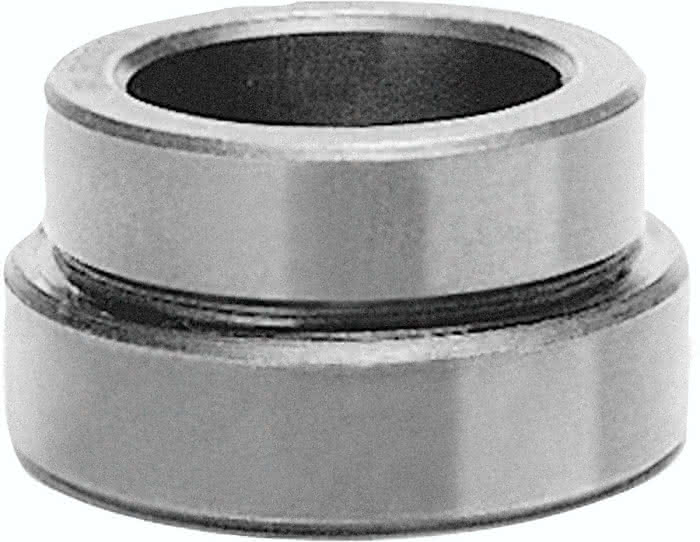

Beschreibung
· Aufnahmebuchse zum Positionieren und Spannen der Positionierzylinder
· Montage rückseitig
· Gehärtet
Werkstoff:
Edelstahl 1.4548.
Ausführung:
gehärtet min. 40 HRC, blank.
Zeichnungshinweis:
1) Grundplatte
Spezifikationen
Gewicht
0,085 KG
L
21,0
D
25
T
10,54
Material Grundkörper
Edelstahl
Benennung
Aufnahmebuchse
D1
30,4
D2
40,2
D3
35,03
L1
10,22
D5
35
D6
41
L2
10,16
Mind. Grundplatten- dicke H
25
