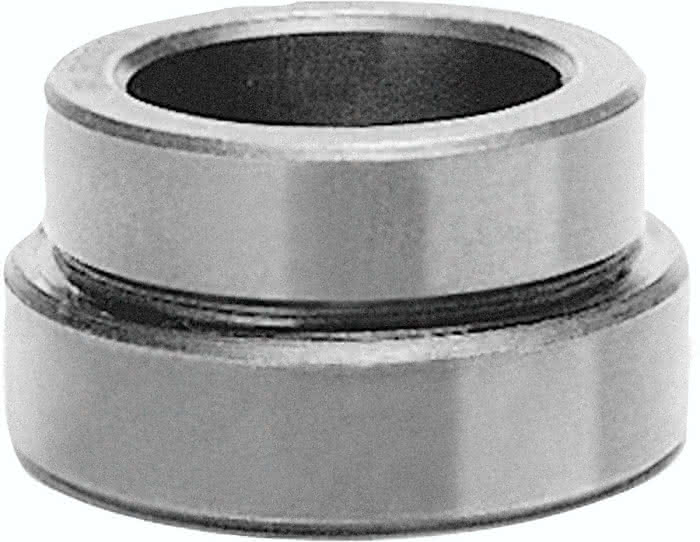

Beschreibung
· Aufnahmebuchse zum Positionieren und Spannen der Positionierzylinder
· Montage rückseitig
· Gehärtet
Werkstoff:
Edelstahl 1.4548.
Ausführung:
gehärtet min. 40 HRC, blank.
Zeichnungshinweis:
1) Grundplatte
Spezifikationen
Material Grundkörper
Edelstahl
Benennung
Aufnahmebuchse
D
16
D1
20,7
D5
22
L
12,1
D3
22,03
D2
28,6
D6
29
Mind. Grundplatten- dicke H
20
L1
6,90
L2
6,60
T
7,24
Gewicht
0,024 KG
