Beschreibung

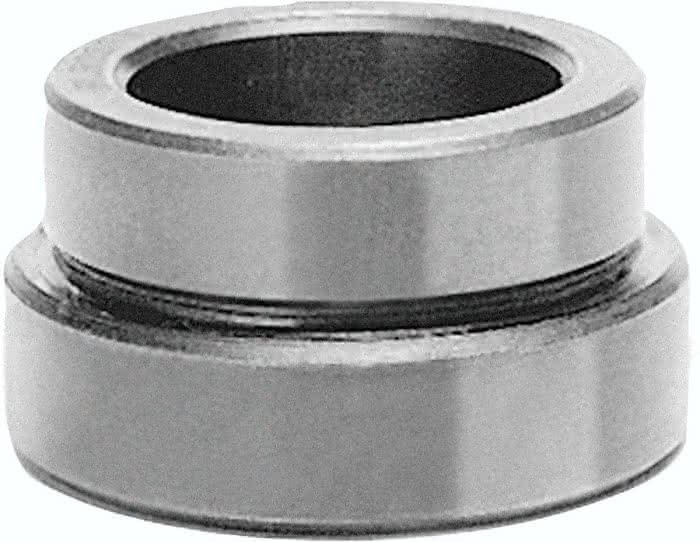

· Aufnahmebuchse zum Positionieren und Spannen der Positionierzylinder
· Montage rückseitig
· Gehärtet
Werkstoff:
Edelstahl 1.4548.
Ausführung:
gehärtet min. 40 HRC, blank.
Zeichnungshinweis:
1) Grundplatte
Spezifikationen
D
13
Material Grundkörper
Edelstahl
Benennung
Aufnahmebuchse
L
12,1
D1
17,3
D2
25,0
D3
20,03
L1
6,60
D6
26
D5
20
T
6,92
Mind. Grundplatten- dicke H
20
L2
5,58
Gewicht
0,01 KG
