Beschreibung
· Mechanisches Positionier- und Spannsystem
· Unterschiedliche Systemgrößen
· Hohe Haltekräfte
· Für verschiedene Aufspannplattenstärken
Werkstoff:
Positionierzylinder Vergütungsstahl.
Kugeln Wälzlagerstahl.
Ausführung:
Positionierzylinder vergütet, brüniert.
Kugeln gehärtet, blank.
Hinweis:

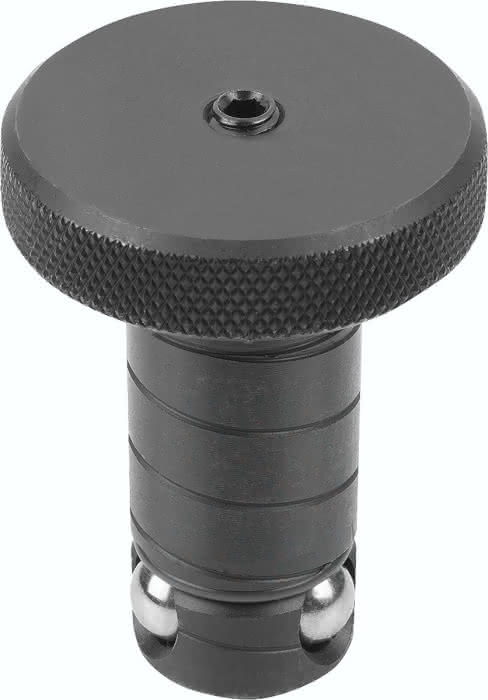

Durch Anziehen der Bewegungsschraube (D2) wird die mittlere Kugel nach unten gedrückt und presst somit die drei Befestigungskugeln nach außen, wo sie in der Aufnahmebuchse gespannt werden.
Mit diesem leicht bedienbaren System werden Maschinenrüstzeiten bis zu zwölf mal kürzer als mit herkömmlichen Methoden.
Spezifikationen
Ausführung 1
Ball Lock
D1
75
D2
M20
L
94,0
D
50
L1
20
Gewicht
2 KG
SW
10,0
Material Grundkörper
Vergütungsstahl
Benennung
Positionierzylinder
Aufspannplatten- dicke ±0,05
50
Haltekraft F kN
88,0
Bestellnummer Reparatur-Set
03153-950050
Anzieh- drehmoment max. Nm
50
