Norelem

03099-21-1050816

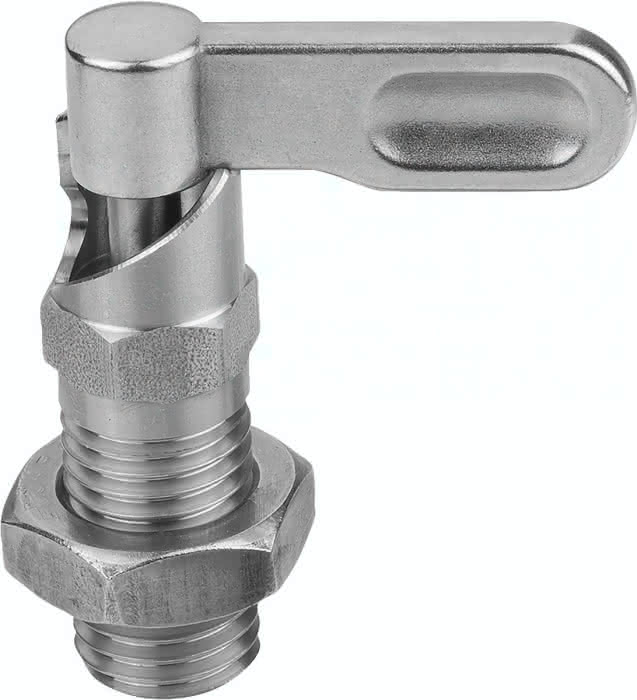

Sperrriegel


Ausgabe: 1 StückEAN: 4059495416373Artikelnummer: K1919882

03099-21-1050816 Sperrriegel

Ausgabe:
1 STK


Beschreibung
· Für alle Arten von Verriegelungen und Fixierungen einsetzbar · Durch Drehen des Riegels um 180° wird die Verriegelung aufgehoben · 180°-Anschlag verhindert erneutes Ausfahren des Arretierstiftes · Rastkerbe für das Halten der Stellung Werkstoff: Edelstahl 1.4305. Ausführung: blank. Arretierstift geschliffen, nicht gehärtet. Hinweis: Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird. Durch einen 180°-Anschlag wird das Überspringen der Rastkerbe und somit ein erneutes Ausfahren des Arretierstiftes verhindert. Mit Auswahl der Anschlagseite wird die Drehrichtung des Riegels definiert. Zeichnungshinweis: 1) Anschlag links 2) Anschlag rechts
Spezifikationen
Ausführung 1

mit Anschlag

D

8

Material Grundkörper

Edelstahl

Benennung

Sperrriegel

L

60,4

Ausführung 2

Links

Form

B

D1

M16

H

10

B

14,4

D2

16

L1

40

L3

26

SW1

16

B1

4,8

F x 30°

2,3

Federkraft Anfang F1 ca. N

15

Federkraft Ende F2 ca. N

35

SW2

24

Gewicht

0,105 KG
