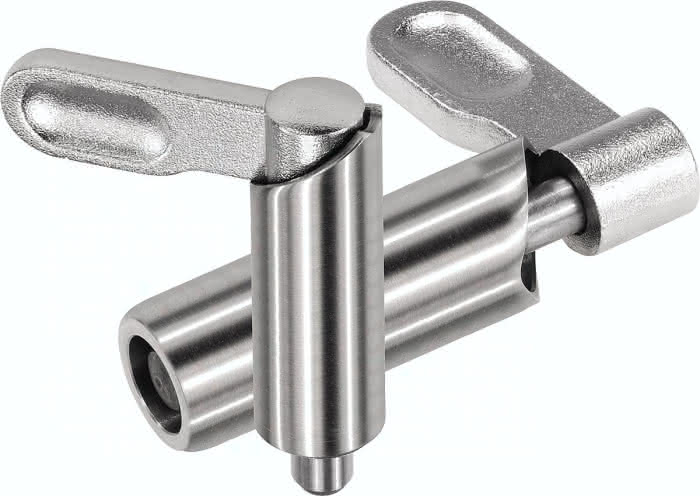

Beschreibung
· Für alle Arten von Verriegelungen und Fixierungen einsetzbar
· Durch Drehen des Riegels um 180° wird die Verriegelung aufgehoben
· Rastkerbe für das Halten der Stellung
· Edelstahl 1.4308, 1.4305, 1.4301
Werkstoff:
Riegel Edelstahl 1.4308.
Arretierstift Edelstahl 1.4305.
Hülse Edelstahl 1.4301.
Ausführung:
blank. Arretierstift geschliffen, nicht gehärtet.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Zeichnungshinweis:
Form E: Griff unbeschichtet, glatte Hülse
Spezifikationen
Ausführung 1
glatte Ausführung
D
8
Material Grundkörper
Edelstahl
Benennung
Sperrriegel
L
60,4
Form
E
D1
16
H
10
B
14,4
L1
40
B1
4,8
F x 30°
2,3
Federkraft Anfang F1 ca. N
15
Federkraft Ende F2 ca. N
35
Gewicht
0,08 KG
