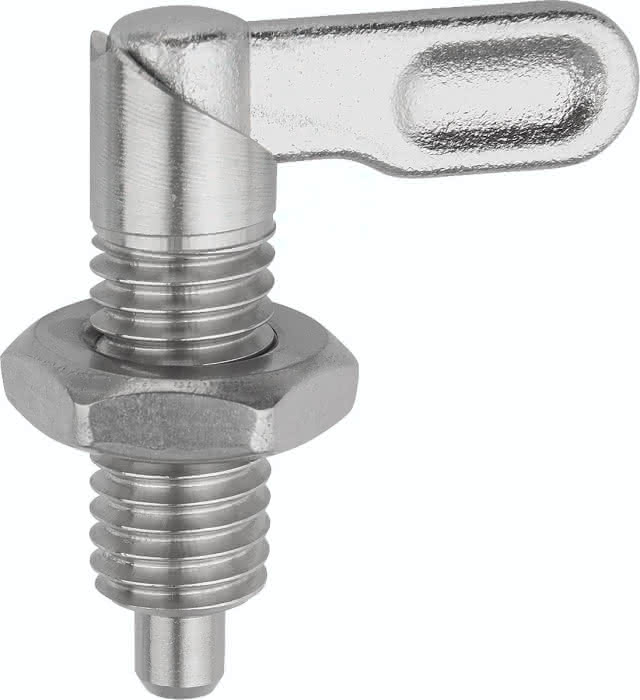

Beschreibung
· Für alle Arten von Verriegelungen und Fixierungen einsetzbar
· Durch Drehen des Riegels um 180° wird die Verriegelung aufgehoben
· 180°-Anschlag verhindert erneutes Ausfahren des Arretierstiftes
· Rastkerbe für das Halten der Stellung
Werkstoff:
Edelstahl 1.4305.
Ausführung:
blank. Arretierstift geschliffen, nicht gehärtet.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Spezifikationen
B
18,0
Gewicht
0,125 KG
Form
B
H
12
L
70,0
SW
1-1/8
D
8
Material Grundkörper
Edelstahl
Benennung
Sperrriegel
D1
3/4-16
D2
20
L1
50
L3
35
B1
6,0
F x 30°
2,3
Federkraft Anfang F1 ca. N
20
Federkraft Ende F2 ca. N
60
