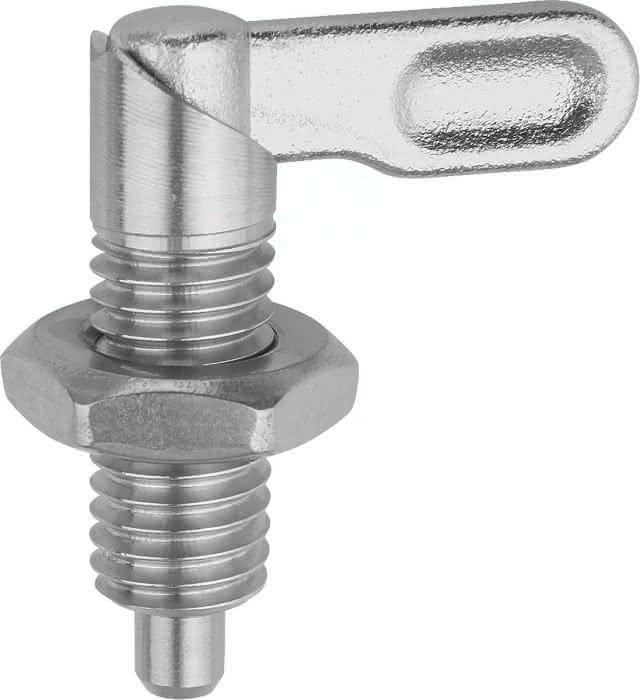

Beschreibung
· Für alle Arten von Verriegelungen und Fixierungen einsetzbar
· Durch Drehen des Riegels um 180° wird die Verriegelung aufgehoben
· 180°-Anschlag verhindert erneutes Ausfahren des Arretierstiftes
· Rastkerbe für das Halten der Stellung
Werkstoff:
Edelstahl 1.4305.
Ausführung:
blank. Arretierstift geschliffen, nicht gehärtet.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Spezifikationen
B
10,8
Gewicht
0,034 KG
Form
B
H
8
L
46,8
SW
3/4
D
6
Material Grundkörper
Edelstahl
Benennung
Sperrriegel
D1
1/2-20
D2
12
L1
30
L3
25
B1
3,6
F x 30°
1,8
Federkraft Anfang F1 ca. N
8
Federkraft Ende F2 ca. N
15
