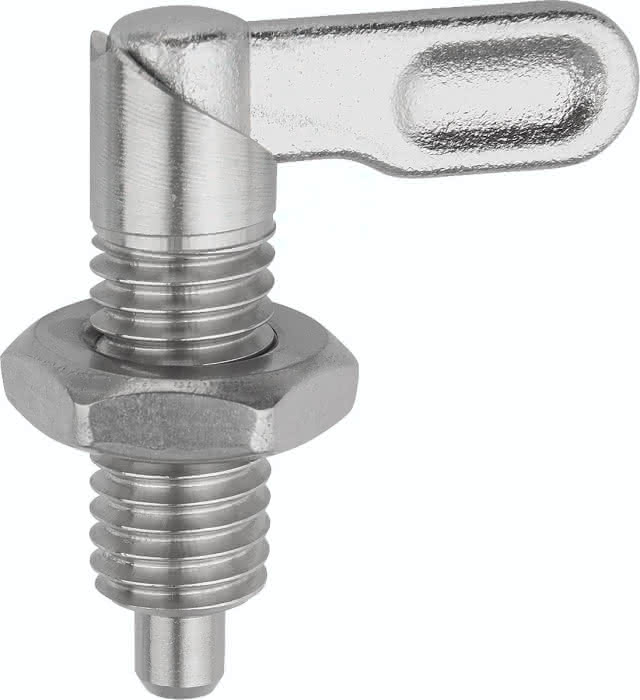

Beschreibung
· Für alle Arten von Verriegelungen und Fixierungen einsetzbar
· Durch Drehen des Riegels um 180° wird die Verriegelung aufgehoben
· Rastkerbe für das Halten der Stellung
Werkstoff:
Edelstahl 1.4305.
Ausführung:
blank. Arretierstift geschliffen, nicht gehärtet.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Spezifikationen
B
14,4
Gewicht
0,09 KG
Form
B
H
10
L
60,4
SW
24
D
6
Material Grundkörper
Edelstahl
Benennung
Sperrriegel
D1
M16
D2
16
L1
40
L3
32
B1
4,8
F x 30°
1,8
Federkraft Anfang F1 ca. N
15
Federkraft Ende F2 ca. N
35
