Beschreibung
· Für alle Arten von Verriegelungen und Fixierungen einsetzbar
· Durch Drehen des Riegels um 180° wird die Verriegelung aufgehoben
· 180°-Anschlag verhindert erneutes Ausfahren des Arretierstiftes
· Rastkerbe für das Halten der Stellung
Werkstoff:
Edelstahl 1.4305.
Ausführung:
blank. Arretierstift geschliffen, nicht gehärtet.
Hinweis:

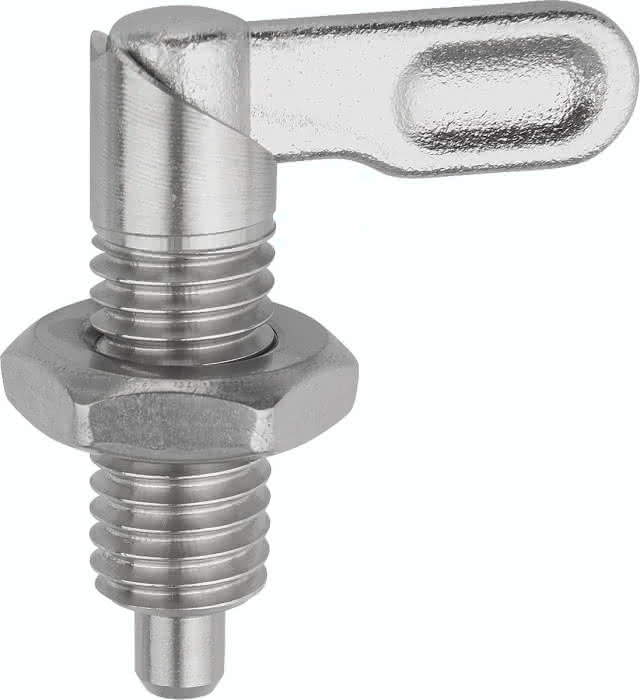

Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Spezifikationen
B
9,0
Gewicht
0,016 KG
Form
B
H
6
L
38,0
SW
9/16
D
5
Material Grundkörper
Edelstahl
Benennung
Sperrriegel
D1
3/8-16
D2
10
L1
25
L3
20
B1
3,0
F x 30°
1,3
Federkraft Anfang F1 ca. N
8
Federkraft Ende F2 ca. N
14
