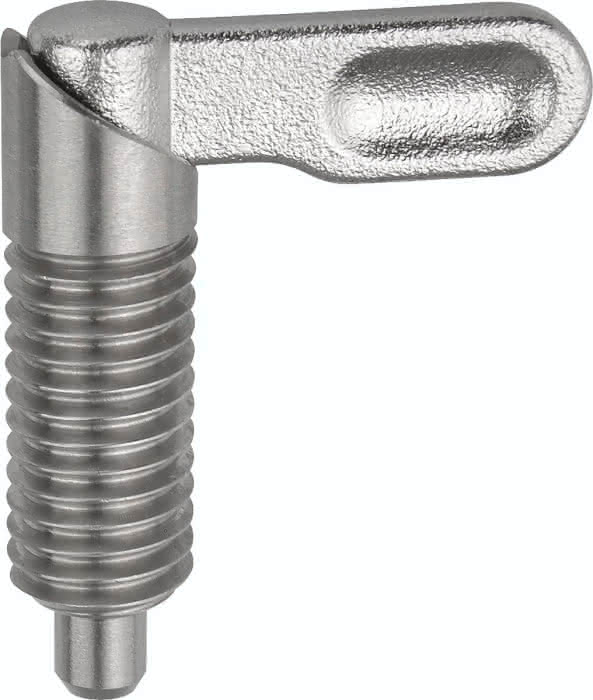

Beschreibung
· Für alle Arten von Verriegelungen und Fixierungen einsetzbar
· Durch Drehen des Riegels um 180° wird die Verriegelung aufgehoben
· Rastkerbe für das Halten der Stellung
Werkstoff:
Edelstahl 1.4305.
Ausführung:
blank. Arretierstift geschliffen, nicht gehärtet.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Spezifikationen
B
9,0
B1
3,0
H
6
D
4
Form
A
Gewicht
0,017 KG
L3
20
D1
M10
Material Grundkörper
Edelstahl
L1
25
L
38,0
Benennung
Sperrriegel
F x 30°
1,0
Federkraft Anfang F1 ca. N
8
Federkraft Ende F2 ca. N
14
D2
10
