Beschreibung
· Für alle Arten von Verriegelungen und Fixierungen einsetzbar
· Durch Drehen des Riegels um 180° wird die Verriegelung aufgehoben
· Rastkerbe für das Halten der Stellung
· Arretierstift gehärtet
Werkstoff:
Riegel 1.0503.
Arretierstift Stahl, Festigkeitsklasse 5.8.
Hülse 1.0403.
Ausführung:
brüniert. Arretierstift gehärtet und geschliffen.
Hinweis:

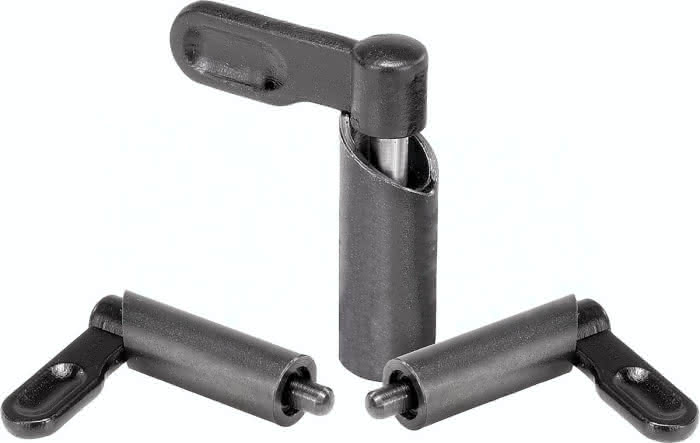

Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Zeichnungshinweis:
Form E: Griff unbeschichtet, glatte Hülse
Form F: Griff pulverbeschichtet, glatte Hülse
Spezifikationen
Ausführung 1
glatte Ausführung
B
10,8
B1
3,6
H
8
D
6
Form
E
Gewicht
0,034 KG
D1
12
Material Grundkörper
Stahl
L1
30
L
46,8
Benennung
Sperrriegel
F x 30°
1,8
Federkraft Anfang F1 ca. N
8
Federkraft Ende F2 ca. N
15
