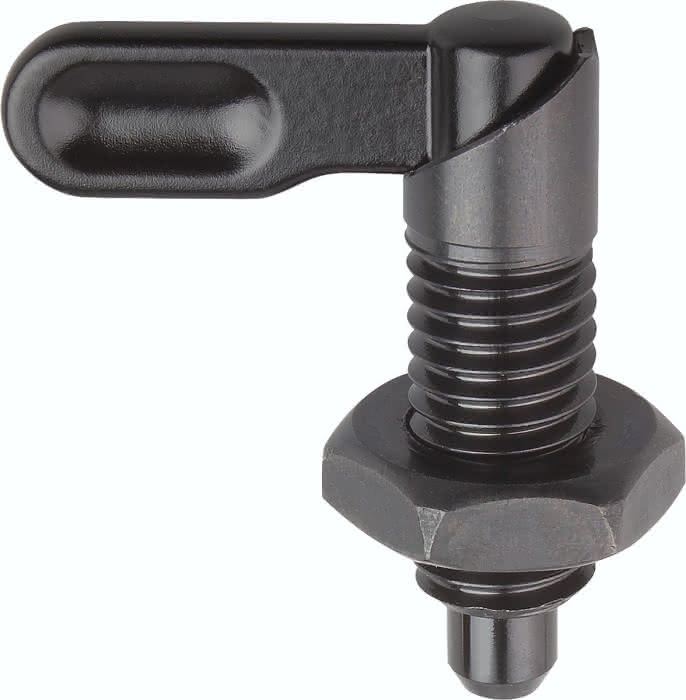

Beschreibung
· Für alle Arten von Verriegelungen und Fixierungen einsetzbar
· Durch Drehen des Riegels um 180° wird die Verriegelung aufgehoben
· Rastkerbe für das Halten der Stellung
· Arretierstift gehärtet
Werkstoff:
Stahl, Festigkeitsklasse 5.8.
Ausführung:
brüniert. Arretierstift gehärtet und geschliffen.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Spezifikationen
B
10,8
B1
3,6
H
8
D
8
Form
D
Gewicht
0,037 KG
SW
3/4
L3
25
D1
1/2-20
Material Grundkörper
Stahl
L1
30
L
46,8
Benennung
Sperrriegel
F x 30°
2,3
Federkraft Anfang F1 ca. N
8
Federkraft Ende F2 ca. N
15
D2
12
