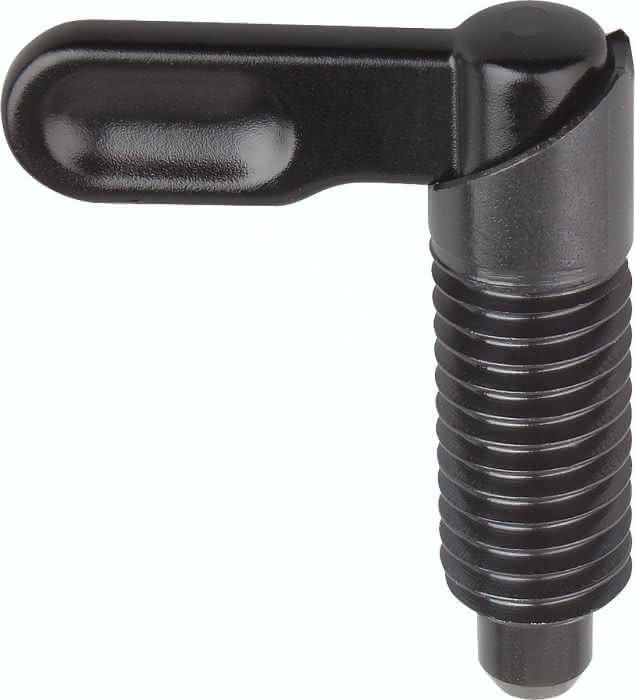

Beschreibung
· Für alle Arten von Verriegelungen und Fixierungen einsetzbar
· Durch Drehen des Riegels um 180° wird die Verriegelung aufgehoben
· Rastkerbe für das Halten der Stellung
· Arretierstift gehärtet
Werkstoff:
Stahl, Festigkeitsklasse 5.8.
Ausführung:
brüniert. Arretierstift gehärtet und geschliffen.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Spezifikationen
B
18,0
Gewicht
0,13 KG
Form
C
H
12
L
70,0
D
10
Material Grundkörper
Stahl
Benennung
Sperrriegel
D1
3/4-16
D2
20
L1
50
L3
35
B1
6,0
F x 30°
2,8
Federkraft Anfang F1 ca. N
20
Federkraft Ende F2 ca. N
60
