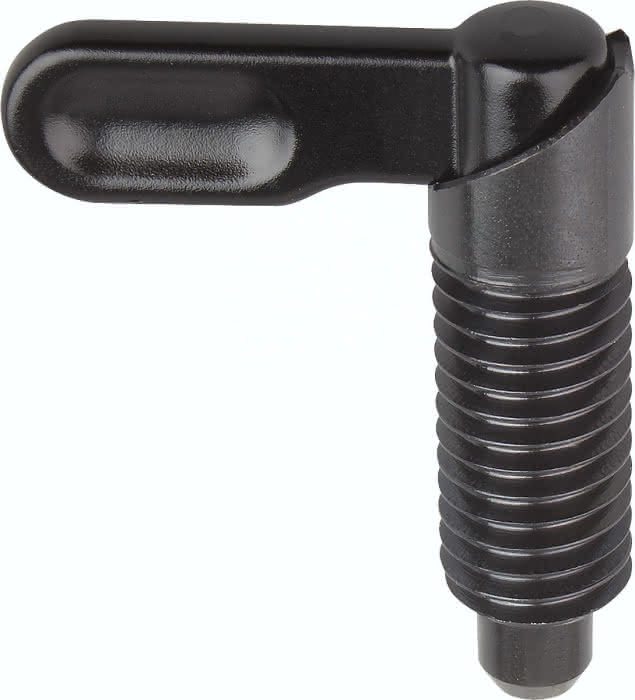

Beschreibung
· Für alle Arten von Verriegelungen und Fixierungen einsetzbar
· Durch Drehen des Riegels um 180° wird die Verriegelung aufgehoben
· Rastkerbe für das Halten der Stellung
· Arretierstift gehärtet
Werkstoff:
Stahl, Festigkeitsklasse 5.8.
Ausführung:
brüniert. Arretierstift gehärtet und geschliffen.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Spezifikationen
Benennung
Sperrriegel
Material Grundkörper
Stahl
Form
C
B
9,0
D2
10
D
4
B1
3,0
D1
3/8-24
H
6
F x 30°
1,0
Federkraft Anfang F1 ca. N
8
Federkraft Ende F2 ca. N
14
L
38,0
L1
25
L3
20
Gewicht
0,019 KG
