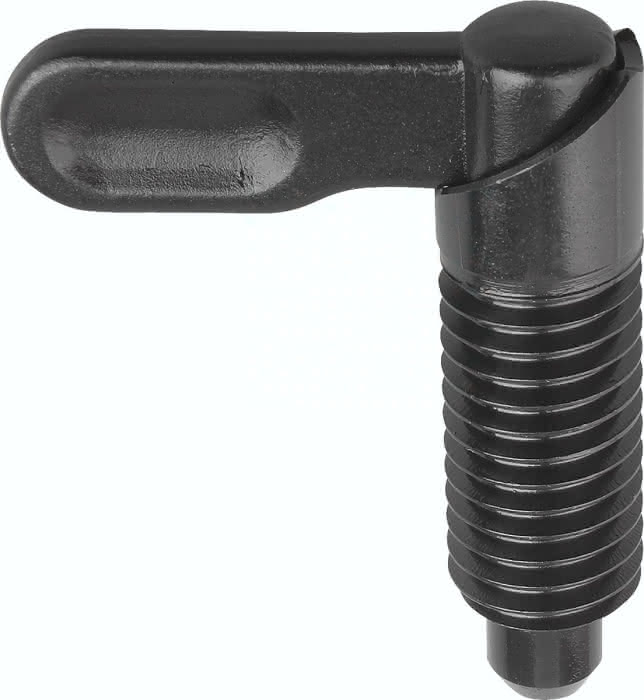

Beschreibung
· Für alle Arten von Verriegelungen und Fixierungen einsetzbar
· Durch Drehen des Riegels um 180° wird die Verriegelung aufgehoben
· Rastkerbe für das Halten der Stellung
· Arretierstift gehärtet
Werkstoff:
Stahl, Festigkeitsklasse 5.8.
Ausführung:
brüniert. Arretierstift gehärtet und geschliffen.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Zeichnungshinweis:
Form A: Griff unbeschichtet, ohne Mutter
Form C: Griff pulverbeschichtet, ohne Mutter
Spezifikationen
B
14,4
Gewicht
0,07 KG
H
10
L
60,4
D
6
Material Grundkörper
Stahl
Benennung
Sperrriegel
Bestellnummer Form C
03099-0606161
D1
M16x1,5
D2
16
L1
40
L3
32
B1
4,8
F x 30°
1,8
Federkraft Anfang F1 ca. N
15
Federkraft Ende F2 ca. N
35
