Beschreibung

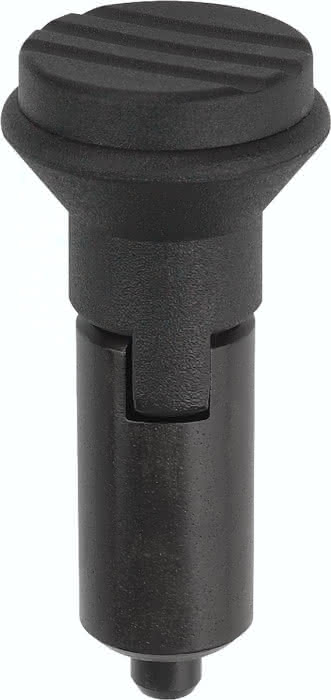

· Arretierbolzen (Rastbolzen) ermöglichen ein Feststellen und Einrasten
· Anwendungsgebiete: Maschinenbau, Gerätebau, Vorrichtungsbau, Messtechnik, Haushalt
· Hohe Stabilität
· Material: Stahl oder Edelstahl
Werkstoff:
Stahlausführung:
Arretierstift gehärtet:
Hülse 1.0403 schweißbar.
Arretierstift Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift gehärtet:
Hülse 1.4301 schweißbar.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Hülse 1.4301 schweißbar.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form M zu verwenden.
Auf den vorstehenden Gewindezapfen der Form N können Sondergriffe montiert werden. Außerdem ermöglicht er eine Betätigungsweise des Arretierbolzens, z.B. automatisch (programmgesteuert) mit Hilfe eines Pneumatikzylinders oder erlaubt eine Fernbedienung über Bowdenzüge.
Wird der Arretierbolzen angeschweißt, sollte die Hülse geheftet werden, damit die Feder aufgrund hoher Temperaturen nicht thermisch geschädigt wird.
Auf Anfrage:
Sonderausführungen.
Spezifikationen
Ausführung 1
mit Rastnut
Gewicht
0,13 KG
Form
M
L
80
D
10
Material Grundkörper
Stahl
Benennung
Arretierbolzen
D1
22
D2
33
Oberfläche Grundkörper
gehärtet
L1
40
F x 30°
2,8
Federkraft Anfang F1 ca. N
15
Federkraft Ende F2 ca. N
34
Hub S
10
