Norelem

03097-2105

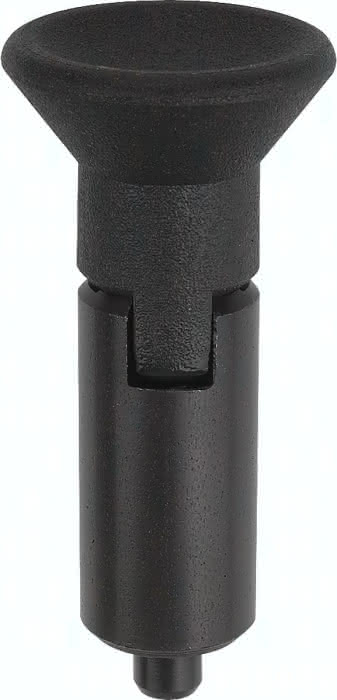

Arretierbolzen


Ausgabe: 1 StückEAN: 4059495027609Artikelnummer: K1919430

03097-2105 Arretierbolzen

Ausgabe:
1 STK


Beschreibung
· Arretierbolzen (Rastbolzen) ermöglichen ein Feststellen und Einrasten · Anwendungsgebiete: Maschinenbau, Gerätebau, Vorrichtungsbau, Messtechnik, Haushalt · Hohe Stabilität · Material: Stahl oder Edelstahl Werkstoff: Stahlausführung: Arretierstift gehärtet: Hülse 1.0403 schweißbar. Arretierstift Festigkeitsklasse 5.8. Edelstahlausführung: Arretierstift gehärtet: Hülse 1.4301 schweißbar. Arretierstift 1.4034. Arretierstift nicht gehärtet: Hülse 1.4301 schweißbar. Arretierstift 1.4305. Pilzgriff Thermoplast schwarzgrau. Ausführung: Stahlausführung: Arretierstift gehärtet, geschliffen und brüniert. Edelstahlausführung: Arretierstift gehärtet, geschliffen und blank. Arretierstift nicht gehärtet, geschliffen und blank. Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form M zu verwenden. Wird der Arretierbolzen angeschweißt, sollte die Hülse geheftet werden, damit die Feder aufgrund hoher Temperaturen nicht thermisch geschädigt wird. Auf Anfrage: Sonderausführungen.
Spezifikationen
Ausführung 1

mit Rastnut

Gewicht

0,022 KG

Form

M

L

43,5

D

5

Material Grundkörper

Stahl

Benennung

Arretierbolzen

Bestellnummer Edelstahl gehärtet

03097-02105

Bestellnummer Edelstahl ungehärtet

03097-12105

D1

12

D2

21

L1

24

F x 30°

1,3

Federkraft Anfang F1 ca. N

5

Federkraft Ende F2 ca. N

12

Hub S

5
