Norelem

03096-3105

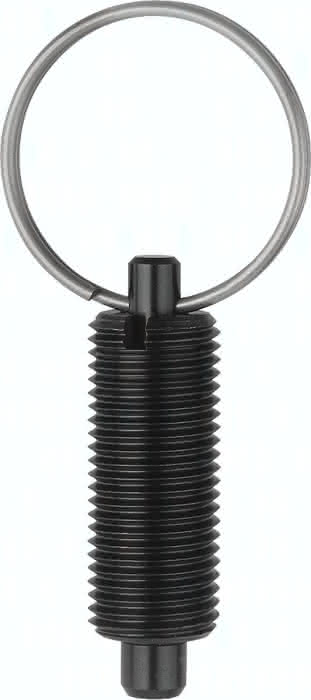

Arretierbolzen


Ausgabe: 1 StückEAN: 4059495027258Artikelnummer: K1919395

03096-3105 Arretierbolzen

Ausgabe:
1 STK


Beschreibung
· Arretierbolzen (Rastbolzen) ermöglichen ein Feststellen und Einrasten · Anwendungsgebiete: Maschinenbau, Gerätebau, Vorrichtungsbau, Messtechnik, Haushalt · Hohe Stabilität · Schlüsselring als Betätigungsweise des Arretierbolzens · Material: Stahl oder Edelstahl Werkstoff: Stahlausführung: Arretierstift gehärtet: Festigkeitsklasse 5.8. Edelstahlausführung: Arretierstift gehärtet: Gewindehülse 1.4305. Arretierstift 1.4034. Arretierstift nicht gehärtet: Gewindehülse 1.4305. Arretierstift 1.4305. Schlüsselring 1.4310, blank. Ausführung: Stahlausführung: Arretierstift gehärtet, geschliffen und brüniert. Edelstahlausführung: Arretierstift gehärtet, geschliffen und blank. Arretierstift nicht gehärtet, geschliffen und blank. Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Der Schlüsselring ermöglicht eine Betätigungsweise des Arretierbolzens, z.B. automatisch (programmgesteuert) mit Hilfe eines Pneumatikzylinders oder erlaubt eine Fernbedienung über Bowdenzüge. Zum Einschrauben der Arretierbolzen kann eine Einschraubscheibe geliefert werden. Sie wird so auf die Gewindehülse aufgesetzt, dass die Mitnahmestifte in den Schlitz eingreifen. Auf Anfrage: Sonderausführungen. Zubehör: Distanzringe 03089
Spezifikationen
Ausführung 1

ohne Rastnut

D

5

Form

T

Gewicht

0,013 KG

D1

M10x1

Material Grundkörper

Stahl

L1

24

L

52

Benennung

Arretierbolzen

Oberfläche Grundkörper

gehärtet

D4

23

F x 30°

1,3

Federkraft Anfang F1 ca. N

5

Federkraft Ende F2 ca. N

12

Bestellnummer Einschraubscheibe

03094-91

Hub S

5
