Norelem

03096-1903AJ

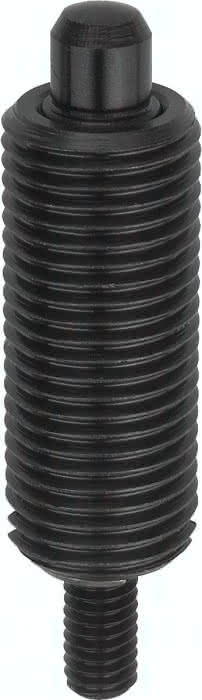

Arretierbolzen


Ausgabe: 1 StückEAN: 4059495535647Artikelnummer: K1919377

03096-1903AJ Arretierbolzen

Ausgabe:
1 STK


Beschreibung
· Arretierbolzen (Rastbolzen) ermöglichen ein Feststellen und Einrasten · Anwendungsgebiete: Maschinenbau, Gerätebau, Vorrichtungsbau, Messtechnik, Haushalt · Hohe Stabilität · Gewindezapfen ermöglichen eine Betätigungsweise des Arretierbolzens · Material: Stahl oder Edelstahl Werkstoff: Stahlausführung: Arretierstift gehärtet: Festigkeitsklasse 5.8. Edelstahlausführung: Arretierstift gehärtet: Gewindehülse 1.4305. Arretierstift 1.4034. Arretierstift nicht gehärtet: Gewindehülse 1.4305. Arretierstift 1.4305. Ausführung: Stahlausführung: Arretierstift gehärtet, geschliffen und brüniert. Edelstahlausführung: Arretierstift gehärtet, geschliffen und blank. Arretierstift nicht gehärtet, geschliffen und blank. Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Auf den vorstehenden Gewindezapfen können Sondergriffe montiert werden. Außerdem ermöglicht er eine Betätigungsweise des Arretierbolzens, z.B. automatisch (programmgesteuert) mit Hilfe eines Pneumatikzylinders oder erlaubt eine Fernbedienung über Bowdenzüge. Zum Einschrauben der Arretierbolzen kann eine Einschraubscheibe geliefert werden. Sie wird so auf die Gewindehülse aufgesetzt, dass die Mitnahmestifte in den Schlitz eingreifen. Auf Anfrage: Sonderausführungen. Zubehör: Distanzringe 03089
Spezifikationen
Ausführung 1

ohne Rastnut

Größe

9

D

3

Form

J

Gewicht

0,0026 KG

L2

3,5

D1

1/4-28

Material Grundkörper

Stahl

L1

17

L

24

Benennung

Arretierbolzen

Oberfläche Grundkörper

gehärtet

F x 30°

0,8

Federkraft Anfang F1 ca. N

4,5

Federkraft Ende F2 ca. N

10

Bestellnummer

03094-99

Hub S

3,5

D2

M2
