Norelem

03093-01903AJ

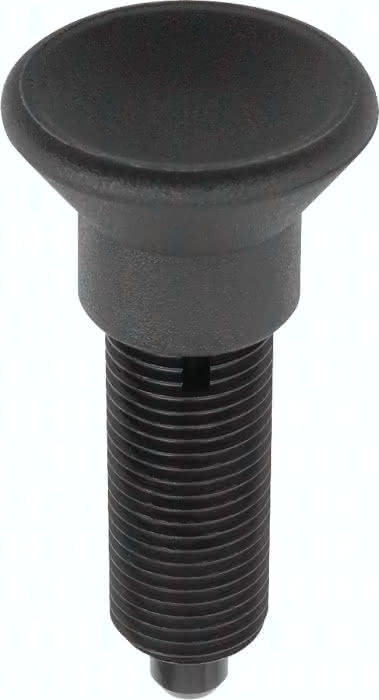

Arretierbolzen


Ausgabe: 1 StückEAN: 4059495534213Artikelnummer: K1918983

03093-01903AJ Arretierbolzen

Ausgabe:
1 STK


Beschreibung
· Arretierbolzen (Rastbolzen) ermöglichen ein Feststellen und Einrasten · Anwendungsgebiete: Maschinenbau, Gerätebau, Vorrichtungsbau, Messtechnik, Haushalt · Hohe Stabilität · Material: Stahl oder Edelstahl Werkstoff: Stahlausführung: Arretierstift gehärtet: Festigkeitsklasse 5.8. Edelstahlausführung: Arretierstift gehärtet: Gewindehülse 1.4305. Arretierstift 1.4034. Arretierstift nicht gehärtet: Gewindehülse 1.4305. Arretierstift 1.4305. Pilzgriff Thermoplast schwarzgrau. Ausführung: Stahlausführung: Arretierstift gehärtet, geschliffen und brüniert. Edelstahlausführung: Arretierstift gehärtet, geschliffen und blank. Arretierstift nicht gehärtet, geschliffen und blank. Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Zum Einschrauben der Arretierbolzen kann eine Einschraubscheibe geliefert werden. Sie wird so unter den ausgerasteten Pilzgriff geschoben, dass die Mitnahmestifte in den Schlitz eingreifen. Auf Anfrage: Sonderausführungen. Zubehör: Distanzringe 03089
Spezifikationen
Ausführung 1

ohne Rastnut

Gewicht

0,0037 KG

Form

G

L

31,5

D

3

Material Grundkörper

Edelstahl

Benennung

Arretierbolzen

D1

1/4-28

D2

14

Oberfläche Grundkörper

gehärtet

L1

17

L2

11,0

F x 30°

0,8

Federkraft Anfang F1 ca. N

4,5

Federkraft Ende F2 ca. N

10

Bestellnummer Einschraubscheibe

03094-99

Hub S

3,5
