Norelem

03091-14COA6

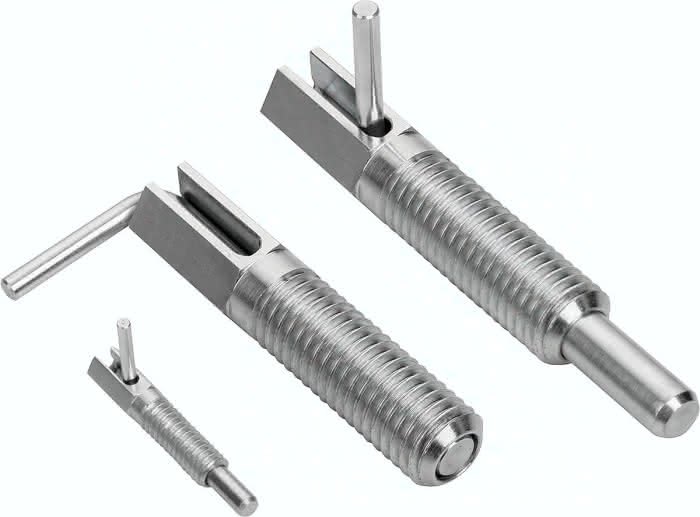

Arretierbolzen


Ausgabe: 1 StückEAN: 4059495533490Artikelnummer: K1918808

03091-14COA6 Arretierbolzen

Ausgabe:
1 STK


Beschreibung
· Arretierbolzen (Rastbolzen) ermöglichen ein Feststellen und Einrasten · Anwendungsgebiete: Maschinenbau, Gerätebau, Vorrichtungsbau, Messtechnik, Haushalt · Hohe Stabilität Werkstoff: Stahl Festigkeitsklasse 5.8. Ausführung: blau passiviert. Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Auf Anfrage: Sonderausführungen.
Spezifikationen
Ausführung 1

mit Rastnut

D

9,53

Material Grundkörper

Stahl

Benennung

Arretierbolzen

L

102,9

D1

5/8-11

A

33,0

D2

4,7

L1

50,5

Federkraft Anfang F1 ca. N

4

L3

44,5

Federkraft Ende F2 ca. N

23

Hub S

25,4

SW1

5/8

F x 30°

1,6

Anziehdreh- moment max. Nm

42,0

L2

77,5

Gewicht

0,1 KG
