Norelem

03091-1410

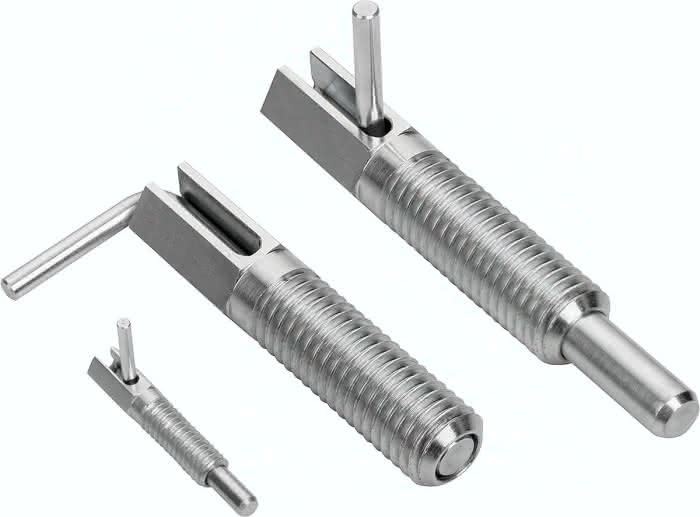

Arretierbolzen


Ausgabe: 1 StückEAN: 4059495024172Artikelnummer: K1918807

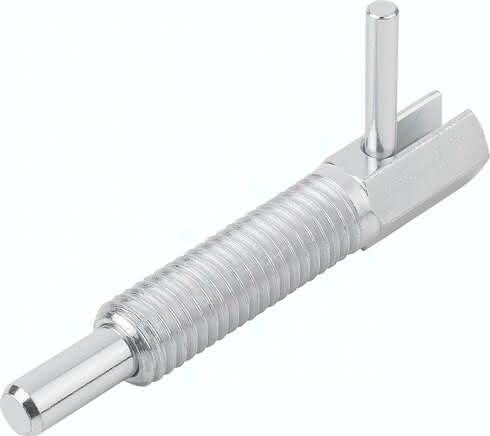

03091-1410 Arretierbolzen

Ausgabe:
1 STK


Beschreibung
· Arretierbolzen (Rastbolzen) ermöglichen ein Feststellen und Einrasten · Anwendungsgebiete: Maschinenbau, Gerätebau, Vorrichtungsbau, Messtechnik, Haushalt · Hohe Stabilität Werkstoff: Stahl Festigkeitsklasse 5.8. Ausführung: blau passiviert. Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Auf Anfrage: Sonderausführungen.
Spezifikationen
Ausführung 1

mit Rastnut

Material Grundkörper

Stahl

Benennung

Arretierbolzen

L1

50,5

L2

77,5

D

10

L3

44,5

D1

M16

Federkraft Anfang F1 ca. N

4,0

D2

4,7

Federkraft Ende F2 ca. N

23,0

A

33,0

Hub S

25,0

SW1

16

F x 30°

1,6

Anziehdreh- moment max. Nm

42,0

L

102,5

Gewicht

0,105 KG
