Norelem

03091-1308

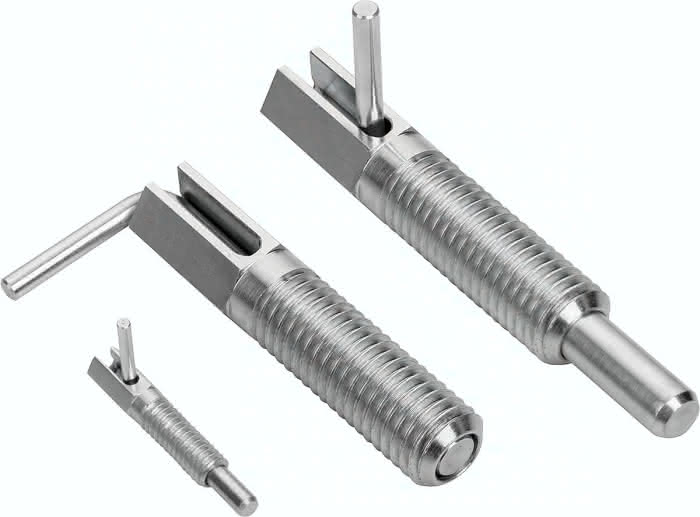

Arretierbolzen


Ausgabe: 1 StückEAN: 4059495024165Artikelnummer: K1918805

03091-1308 Arretierbolzen

Ausgabe:
1 STK


Beschreibung
· Arretierbolzen (Rastbolzen) ermöglichen ein Feststellen und Einrasten · Anwendungsgebiete: Maschinenbau, Gerätebau, Vorrichtungsbau, Messtechnik, Haushalt · Hohe Stabilität Werkstoff: Stahl Festigkeitsklasse 5.8. Ausführung: blau passiviert. Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Auf Anfrage: Sonderausführungen.
Spezifikationen
Ausführung 1

mit Rastnut

A

31,0

Gewicht

0,042 KG

L

73,0

D

8

Material Grundkörper

Stahl

Benennung

Arretierbolzen

D1

M12

D2

4,7

L1

31,8

L2

54,0

L3

28,0

SW1

12

F x 30°

1,3

Federkraft Anfang F1 ca. N

4,0

Federkraft Ende F2 ca. N

22,0

Anziehdreh- moment max. Nm

13,0

Hub S

19,0
