Norelem

03091-12CMA4

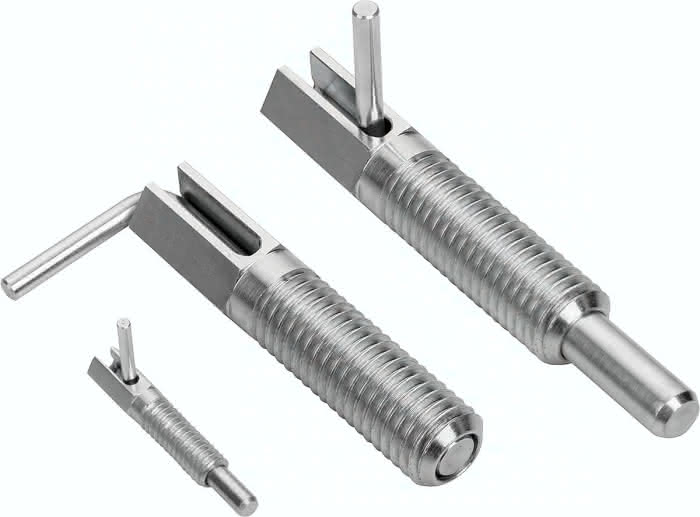

Arretierbolzen


Ausgabe: 1 StückEAN: 4059495533476Artikelnummer: K1918804

03091-12CMA4 Arretierbolzen

Ausgabe:
1 STK


Beschreibung
· Arretierbolzen (Rastbolzen) ermöglichen ein Feststellen und Einrasten · Anwendungsgebiete: Maschinenbau, Gerätebau, Vorrichtungsbau, Messtechnik, Haushalt · Hohe Stabilität Werkstoff: Stahl Festigkeitsklasse 5.8. Ausführung: blau passiviert. Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Auf Anfrage: Sonderausführungen.
Spezifikationen
Ausführung 1

mit Rastnut

D

6,35

Material Grundkörper

Stahl

Benennung

Arretierbolzen

L

65,1

D1

3/8-16

A

23,5

D2

3,5

L1

33,3

Federkraft Anfang F1 ca. N

4

L3

27,0

Federkraft Ende F2 ca. N

16

Hub S

14,3

F x 30°

1,1

Anziehdreh- moment max. Nm

10,0

L2

50,8

Gewicht

0,023 KG
