Norelem

03091-11CWA2

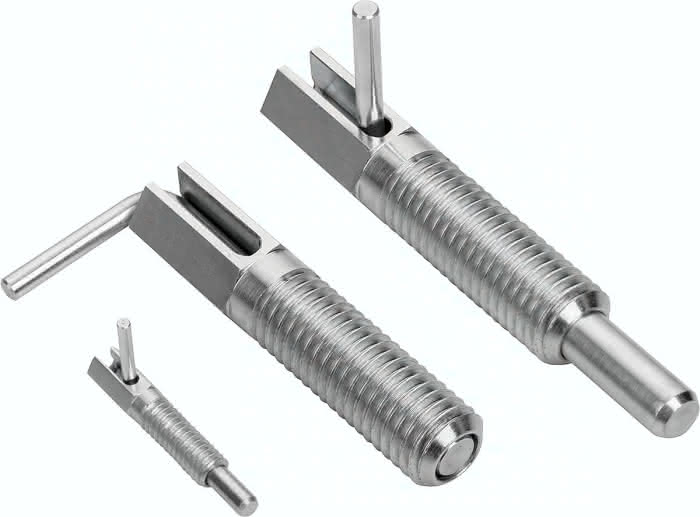

Arretierbolzen


Ausgabe: 1 StückEAN: 4059495533469Artikelnummer: K1918802

03091-11CWA2 Arretierbolzen

Ausgabe:
1 STK


Beschreibung
· Arretierbolzen (Rastbolzen) ermöglichen ein Feststellen und Einrasten · Anwendungsgebiete: Maschinenbau, Gerätebau, Vorrichtungsbau, Messtechnik, Haushalt · Hohe Stabilität Werkstoff: Stahl Festigkeitsklasse 5.8. Ausführung: blau passiviert. Hinweis: Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Auf Anfrage: Sonderausführungen.
Spezifikationen
Ausführung 1

mit Rastnut

A

16,0

Gewicht

0,0065 KG

L

41,5

D

4,00

Material Grundkörper

Stahl

Benennung

Arretierbolzen

D1

1/4-20

D2

2,3

L1

20,0

L2

32,0

L3

16,0

F x 30°

0,7

Federkraft Anfang F1 ca. N

3

Federkraft Ende F2 ca. N

10

Anziehdreh- moment max. Nm

1,6

Hub S

9,5
